TM 5-3805-294-24P
0002
24
FRONT WINDOW
HANDLE
25
IMPORTANT
27
26
28
29
37
30
CAUTION-DONOTUSEANY
ATTACHMENTWITHOUT
SAFETYLOCKPINENGAGED
31
ATTACHMENTPICKUP
ATTACHMENTREMOVAL
1.MANUALLYDISENGAGESAFETY
1.WITHSAFETYLOCKPIN
LOCKPIN.
DISENGAGEDANDSWITCHIN
THEUNLATCHPOSITION,FULLY
2.WITHATTACHMENTCLOSETO
EXTENDTOOLCYLINDER,
35
GROUND,MOVESWITCHTO
PLACEOILOVERRELIEF.
THEUNLATCHPOSITION.
2.ROTATELATCHTOVERTICAL
FULLYEXTENDTOOLCYLINDER.
POSITIONANDENGAGE
PLACEOBOVERRELEIF.
FRONTHOOKONATTACHMENT.
3.LAYATTACHMENTONTHEGROUND
ANDSLOWLYUNCURLLATCH,
LOWERBOOMTORELEASE
ATTACHMENTFROMLATCH.
36
CAUTION
3.ROTATELATCHTOSEAT
OVERREARSADDLE.
SAFETYLOCKDETAIL
Alternate control
PININLOCKEDPOSITION
patterns are
33
available for this
machine. Always
4.MOVESWITCHTOTHELATCH
POSITIONANDFULLYEXTEND
TOOLCYLINDER,PLACEOIL
verify control
SEEOWNERSMANUAL
OVERRELIEF.
FORCOMPLETE
response before
5.CHECKFORWEDGEENGAGEMENT
OPERATINGINSTRUCTIONS
ANDMANUALLYENGAGESAFETY
LOCKPIN.
32
operating.
0336607
34
T201519
TIE DOWN
LOCK
HYEX01129

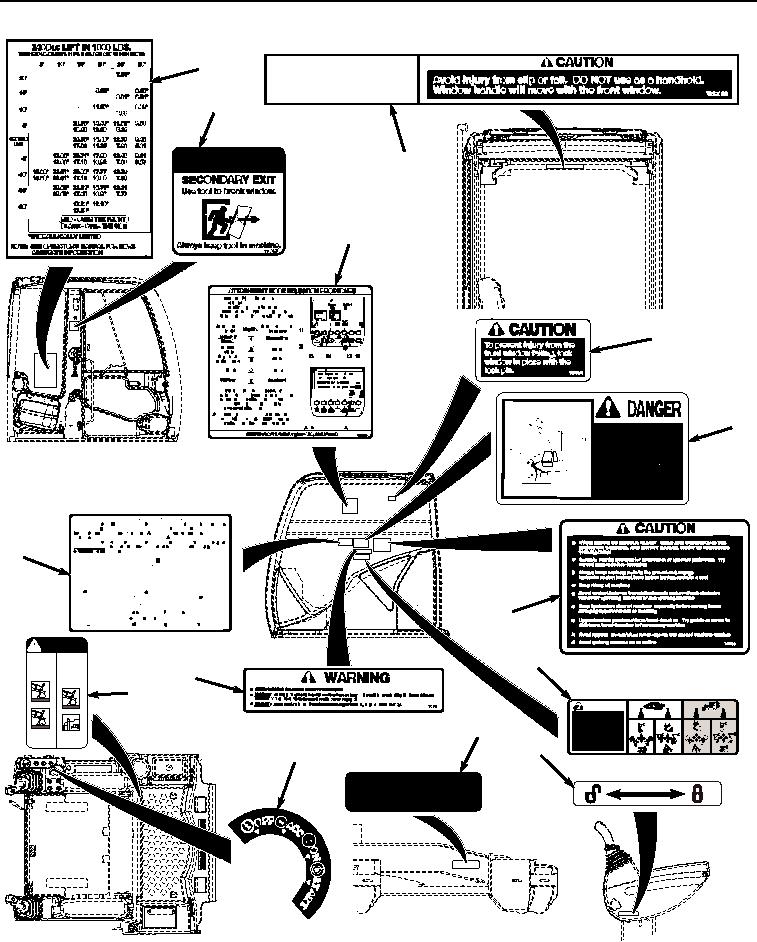

Figure 72. LABELS AND DECALS (Sheet 3 of 3)
0002-156
