TM 5-3805-294-23-4
0497
INSTALLATION
1.
Connect power wire harness connector E10 (Figure 3, Item 5) to machine wiring harness connector E2 (Figure
3, Item 6).
6
5
3
3
4
3
3
1
3
3
HYEX02149

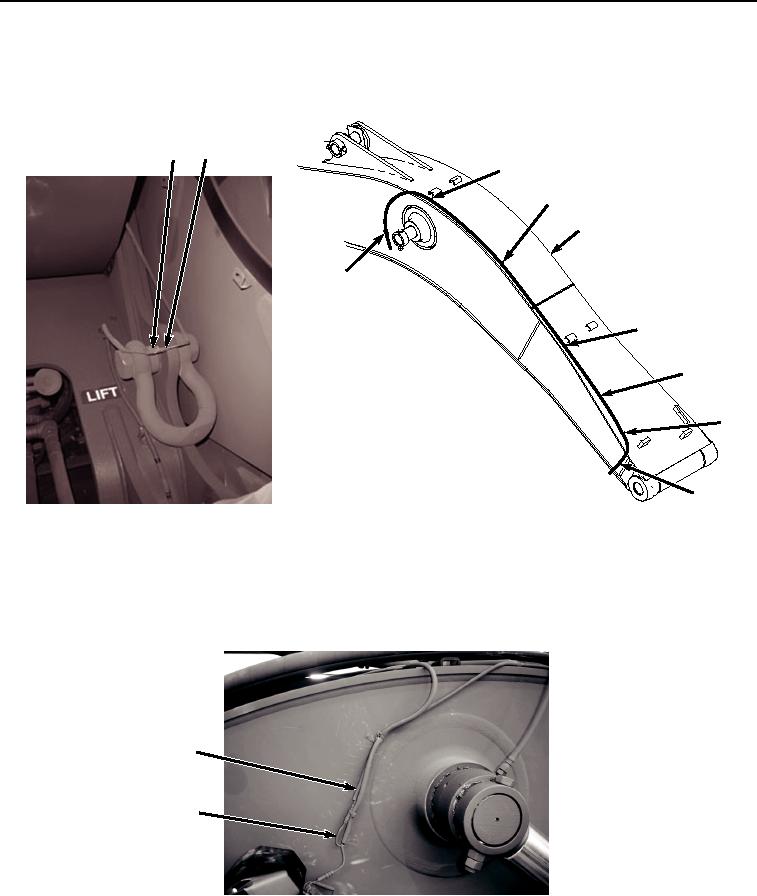

Figure 3.
Power Wire Harness to Work Light Harness Installation.
2.
Install power wire harness (Figure 3, Item 1) to clips (Figure 3, Item 3) along boom (Figure 3, Item 4).
3.
Connect power wire harness E11 (Figure 4, Item 1) to right boom work light wire harness E4 (Figure 3, Item
2).
1
2
HYEX02148
Figure 4. Power Wire Harness to Machine Wiring Harness Installation.
END OF TASK
