TM 5-3805-294-23-4
0551
REMOVAL - Continued
8.
Remove wiring harness connector M10 (Figure 2, Item 15) from air conditioner/heater blower port change
servo motor (Figure 2, Item 16).
9.
Remove wiring harness connector M7 (Figure 2, Item 17) from air conditioner/heater blower motor (Figure 2,
Item 18).
10.
Close heater valve (Figure 3, Item 19) at engine (Figure 3, Item 20).
21
HYEX02529
20
19

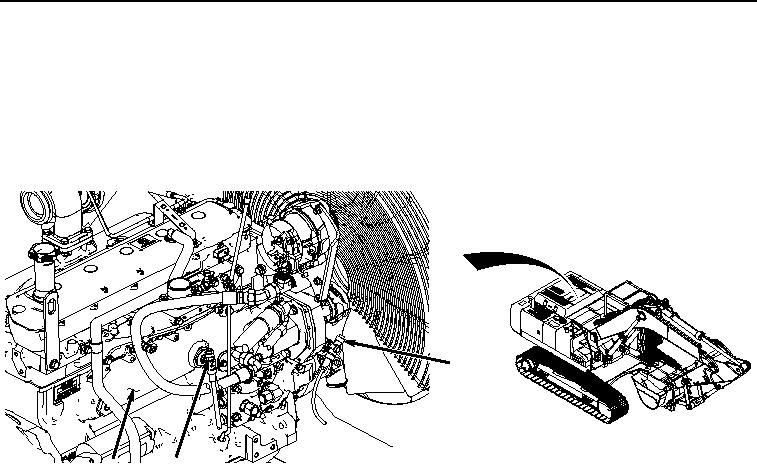

Figure 3. Close Heater Valves.
11.
Close heater valve (Figure 3, Item 21) at engine (Figure 3, Item 20).
NOTE
Position drain pan under hoses being removed.
Tag hoses during removal to ensure proper installation.
12.
Remove hose clamp (Figure 4, Item 22) and hose (Figure 4, Item 23) from heater core (Figure 4, Item 24).
