TM 5-3805-294-23-4
0551
REMOVAL - Continued
16.
Remove screw (Figure 5, Item 31) and washer (Figure 5, Item 32) from hose (Figure 5, Item 29) and expansion
valve (Figure 5, Item 33).
17.

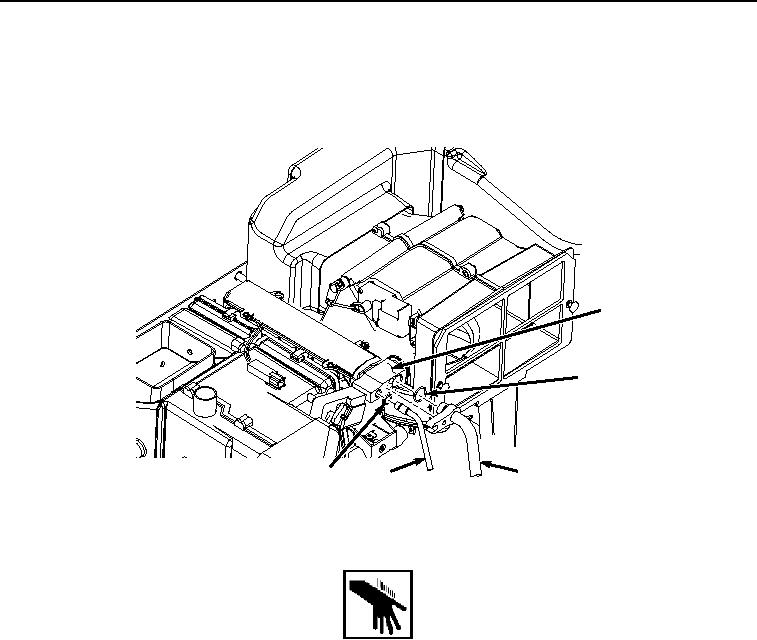

Remove hose (Figure 6, Item 29) with O-ring (Figure 6, Item 34) from expansion valve (Figure 6, Item 33).
33
34
29
35
30
HYEX02532
Figure 6. Air conditioner Hose Removal.
WARNING
LUBRICATING OIL
18.
Remove O-ring (Figure 6, Item 34) from hose (Figure 6, Item 29). Discard O-ring.
19.
Remove hose (Figure 6, Item 30) with O-ring (Figure 6, Item 35) from expansion valve (Figure 6, Item 33).
20.
Remove O-ring (Figure 6, Item 35) from hose (Figure 6, Item 30). Discard O-ring.
NOTE
Seat stand shown removed for clarity.
21.
Remove cap (Figure 7, Item 36) from cover (Figure 7, Item 37).
0551-7
