TM 5-3805-294-23-4
0609
INSTALLATION - Continued
9
8
7
HYEX01479

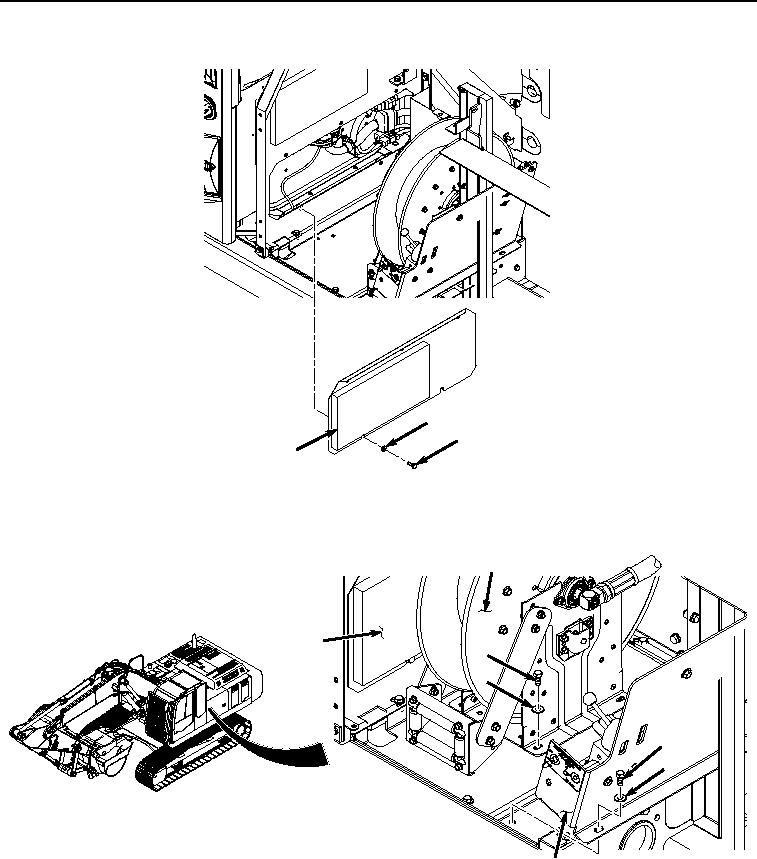

Figure 3.
Access Panel Installation.
2.
Position hose reel (Figure 4, Item 4) in machine.
4
7
5
6
1
2
3
HYEX01478
Figure 4. Valve Mount Plate and Hose Reel Installation.
3.
Install four bolts (Figure 4, Item 5) and washers (Figure 4, Item 6) to hose reel (Figure 4, Item 4).
4.
Position valve mount plate (Figure 4, Item 3) in machine.
