REMOVAL - Continued
111
112
109
110
119
108
118
107
117
8
116
116
115
114
120
113
121
122
8
117
HYEX02493

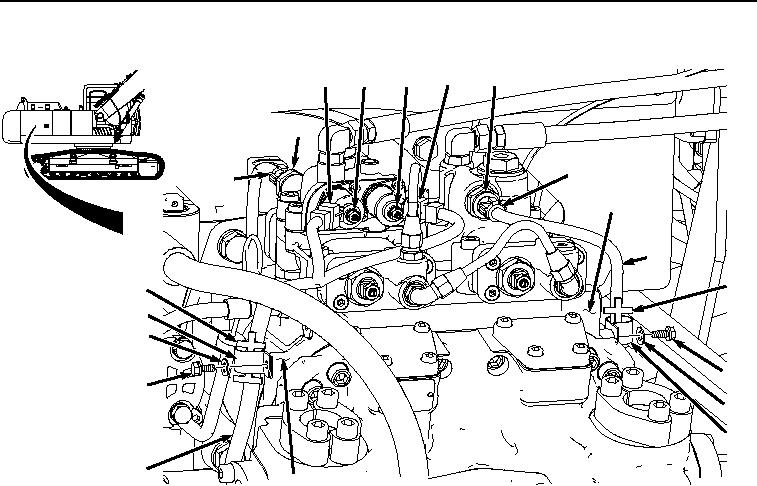

Figure 14.
Remove Wiring Harness From Top Of Pump.
48.
Disconnect wiring harness connector Y20 (Figure 14, Item 109) from pump 2 control flow rate limit solenoid
(Figure 14, Item 110).
49.
Disconnect wiring harness connector Y21 (Figure 14, Item 111) from torque control solenoid (Figure 14, Item
112).
50.
Remove bolt (Figure 14, Item 113), washer (Figure 14, Item 114), clamp (Figure 14, Item 115), wiring harness
(Figure 14, Item 8), and bracket (Figure 14, Item 116) from pump (Figure 14, Item 117).
51.
Disconnect wiring harness connector B36 (Figure 14, Item 118) from pump 1 control pressure sensor (Figure
14, Item 119).
52.
Remove bolt (Figure 14, Item 120), washer (Figure 14, Item 121), clamp (Figure 14, Item 122), wiring harness
(Figure 14, Item 8), and bracket (Figure 14, Item 116) from pump (Figure 14, Item 117).
53.
Disconnect wiring harness connector B37 (Figure 15, Item 123) from pump 2 delivery pressure sensor (Figure
15, Item 124).
