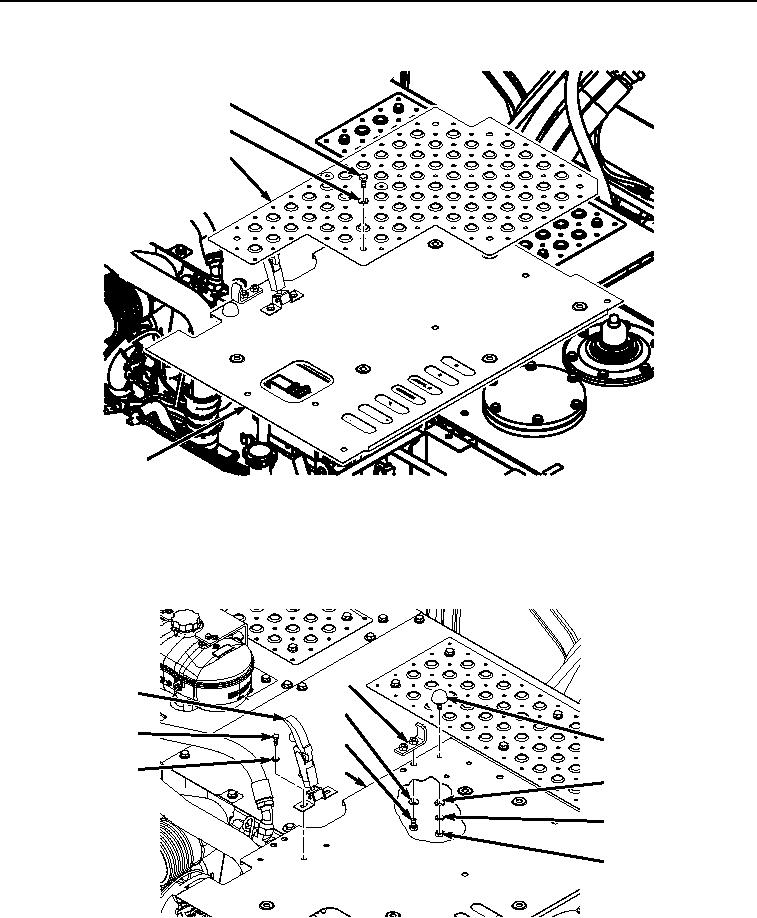

Figure 1. Cover Removal.
Figure 4. Cover Assembly.

Maintenance Manual For Hydraulic Excavator Type 1 With Hydraulic Thumb And Quick Latch -4 Page Navigation
  816    817    818    819    820  821  822    823    824    825    826
.
TM 5-3805-294-23-4
0604
DISASSEMBLY - Continued
5
6
7
3
HYEX01772
Figure 2.
Non Slip Cover Removal.
2.
Remove cover (Figure 2, Item 7) from cover (Figure 2, Item 3).
3.
Remove four bolts (Figure 3, Item 8), washers (Figure 3, Item 9), and two brackets (Figure 3, Item 10) from
cover (Figure 3, Item 3).
10
17
9
15
8
14
3
16
13
12
11
HYEX01773
Figure 3.
Cover Disassembly.
4.
Remove two nuts (Figure 3, Item 11), lockwashers (Figure 3, Item 12), washers (Figure 3, Item 13), and
bumpers (Figure 3, Item 14) from cover (Figure 3, Item 3). Discard lockwashers.
0604-3
