TM 5-3805-294-23-4
0509
REMOVAL - Continued
5.
Remove two bolts (Figure 1, Item 13), washers (Figure 1, Item 14), glow plug relay (Figure 1, Item 15) and
coolant heater fuse holder (Figure 1, Item 16) from machine (Figure 1, Item 4).
6.
Remove engine interface wiring harness connector (Figure 2, Item 17) and engine interface wiring harness
connector (Figure 2, Item 18) from glow plug relay (Figure 2, Item 15).
HYEX03159
17 15
19
18
20, 21
22

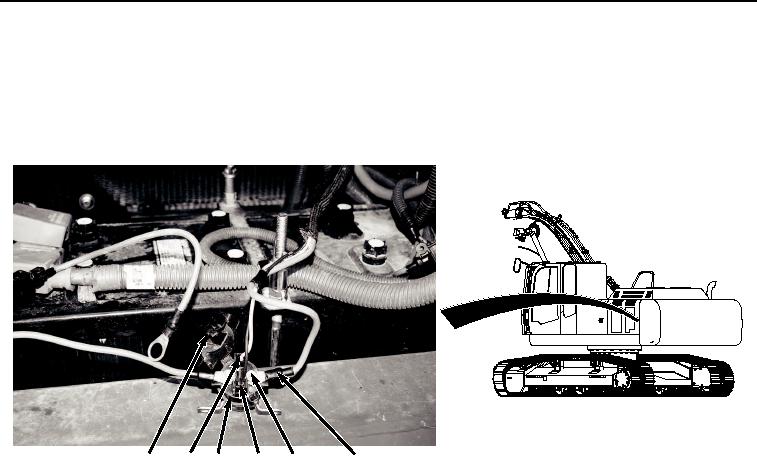

Figure 2.
Engine Interface Wiring Harness From Glow Plug Relay Removal.
7.
Open cover (Figure 2, Item 19) on glow plug relay (Figure 2, Item 15).
8.
Remove nut (Figure 2, Item 20), lockwasher (Figure 2, Item 21), and engine interface wiring harness connector
(Figure 2, Item 22) from glow plug relay (Figure 2, Item 15). Discard lockwasher.
9.
Disconnect engine interface wiring harness connector H01 (Figure 3, Item 23) from machine wiring harness
connector (Figure 3, Item 24).
0509-3
