REMOVAL - Continued
59
58 61
60
65
64
62
63
HYEX03165

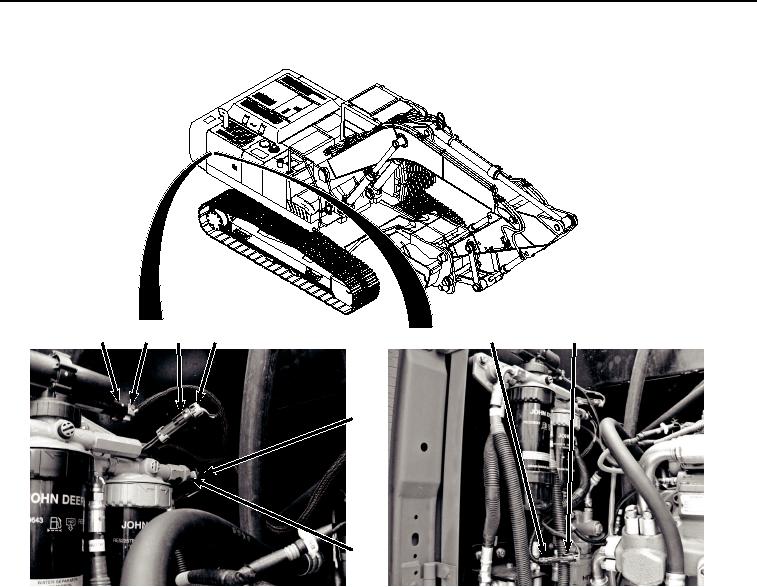

Figure 7. Engine Interface Wiring Harness From Sensors Removal.
27.
Disconnect engine interface wiring harness connector C32 (Figure 7, Item 60) from fuel transfer pump
connector (Figure 7, Item 61).
28.
Disconnect engine interface wiring harness connector P03 (Figure 7, Item 62) from fuel pressure sensor
connector (Figure 7, Item 63).
29.
Disconnect engine interface wiring harness connector D01 (Figure 7, Item 64) from water in fuel sensor
connector (Figure 7, Item 65).
NOTE
Space in frame access is limited. Attach twine to engine interface wiring harness before
removing harness from frame to aid in routing of cable during installation.
30.
Remove engine interface wiring harness (Figure 8, Item 38) from machine (Figure 8, Item 4).
