TM 5-3805-294-23-4
0509
REMOVAL - Continued
44
45
51
46
48
47
50
49
43
42
HYEX03162

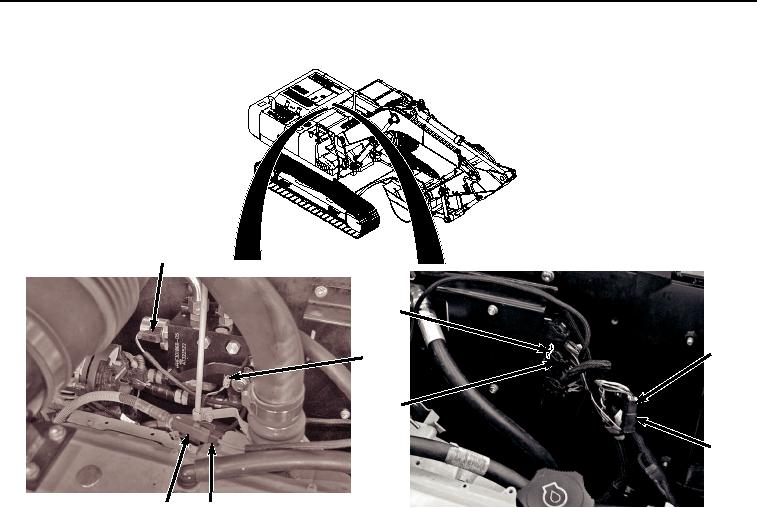

Figure 5.
Engine Interface Wiring Harness From ECU Removal.
18.
Disconnect engine interface wiring harness connector V07 (Figure 5, Item 44) from variable speed fan solenoid
(Figure 5, Item 45).
19.
Disconnect engine interface wiring harness connector Y09 (Figure 5, Item 46) from reversing fan solenoid
(Figure 5, Item 47).
20.
Disconnect engine interface wiring harness connector I01 (Figure 5, Item 48) from engine wiring harness
connector (Figure 5, Item 49).
21.
Disconnect engine interface wiring harness connector J02 (Figure 5, Item 50) from ECU connector (Figure 5,
Item 51).
22.
Remove screw (Figure 6, Item 52), washer (Figure 6, Item 53), and clamp (Figure 6, Item 54) from machine
(Figure 6, Item 4).
0509-6
