Figure 9. Engine Interface Wiring Harness From Machine Installation
Figure 11. Engine Interface Wiring Harness Clamps Installation

Maintenance Manual For Hydraulic Excavator Type 1 With Hydraulic Thumb And Quick Latch -4 Page Navigation
  159    160    161    162    163  164  165    166    167    168    169
.
TM 5-3805-294-23-4
0509
INSTALLATION - Continued
59
58 61
60
65
64
62
63
HYEX03165

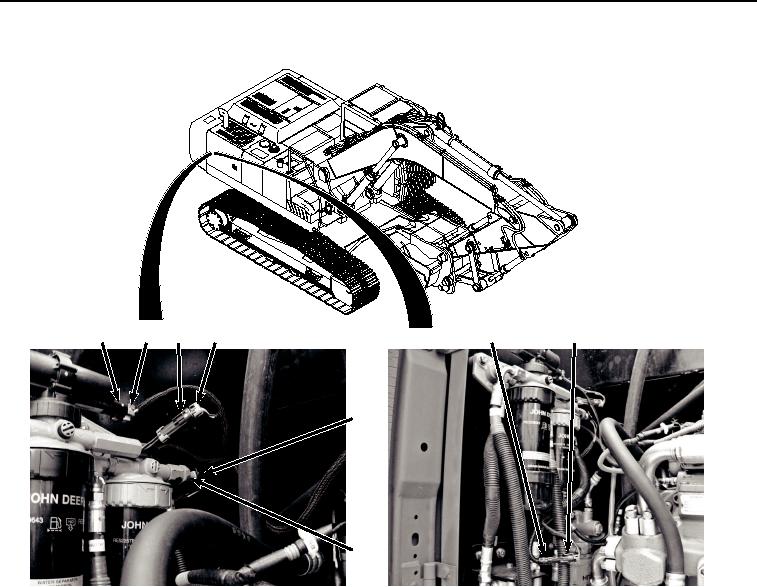

Figure 10. Engine Interface Wiring Harness To Sensors Installation.
3.
Connect engine interface wiring harness connector P03 (Figure 10, Item 62) to fuel pressure sensor connector
(Figure 10, Item 63).
4.
Connect engine interface wiring harness connector C32 (Figure 10, Item 60) to fuel transfer pump connector
(Figure 10, Item 61).
5.
Connect engine interface wiring harness connector C31 (Figure 10, Item 58) to fuel heater connector (Figure
10, Item 59).
6.
Install clamp (Figure 11, Item 57) to engine interface wiring harness (Figure 11, Item 38).
0509-11
