INSTALLATION - Continued
24
23
25
26
28
27
HYEX03160

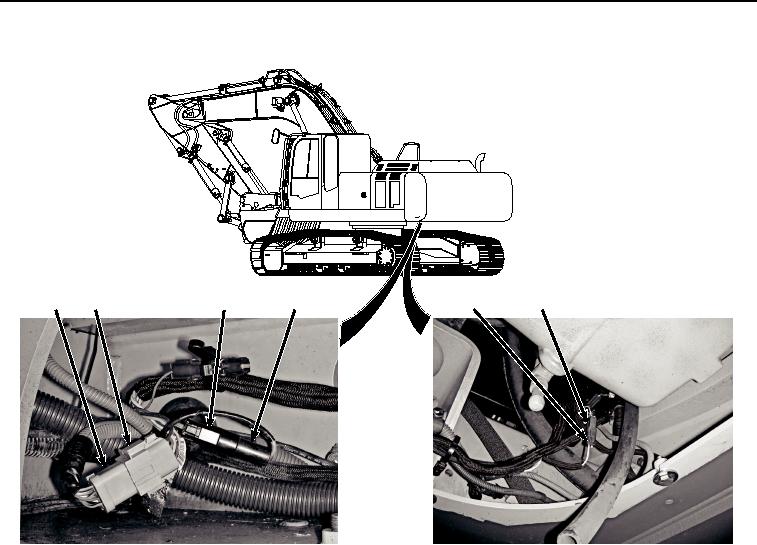

Figure 14.
Engine Interface Wiring Harness Connectors To Machine Wiring Harness Installation.
21.
Connect engine interface wiring harness connector H02 (Figure 14, Item 25) to machine wiring harness
connector (Figure 14, Item 26).
22.
Connect engine interface wiring harness connector H01 (Figure 14, Item 23) to machine wiring harness
connector (Figure 14, Item 24).
23.
Install engine interface wiring harness (Figure 15, Item 22) to glow plug relay (Figure 15, Item 15) with nut
(Figure 15, Item 20) and lockwasher (Figure 15, Item 21).
