TM 5-3805-294-23-4
0509
INSTALLATION - Continued
44
45
51
46
48
47
50
49
43
42
HYEX03162

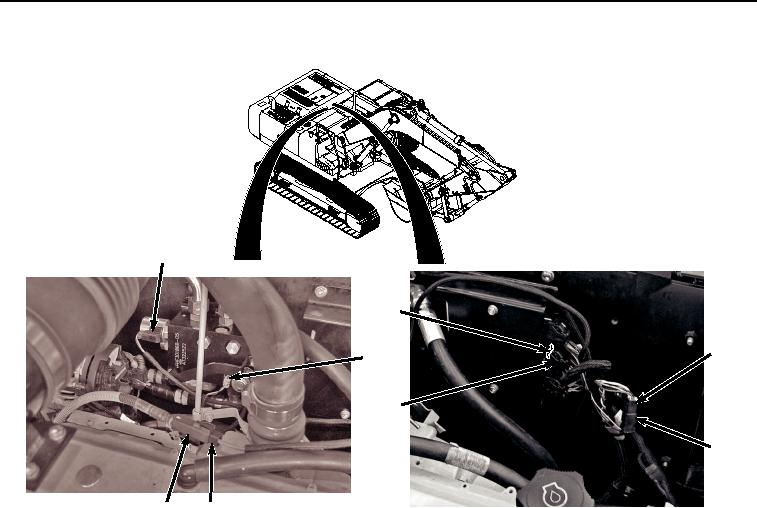

Figure 12. Engine Interface Wiring Harness To ECU Installation.
11.
Connect engine interface wiring harness connector I01 (Figure 12, Item 48) to machine wiring harness
connector (Figure 12, Item 49).
12.
Connect engine interface wiring harness connector Y09 (Figure 12, Item 46) to reversing fan solenoid (Figure
12, Item 47).
13.
Connect engine interface wiring harness connector V07 (Figure 12, Item 44) to variable speed fan solenoid
connector (Figure 12, Item 45).
14.
Connect engine interface wiring harness connector R0 (Figure 12, Item 42) to glow plug wiring connector
(Figure 12, Item 43).
15.
Install clamp (Figure 13, Item 41) to engine interface wiring harness (Figure 13, Item 38).
0509-13
