TM 5-3805-294-23-4
0510
REMOVAL - Continued
42
43
44
45
39
40
5
37
41
38
HYEX03195

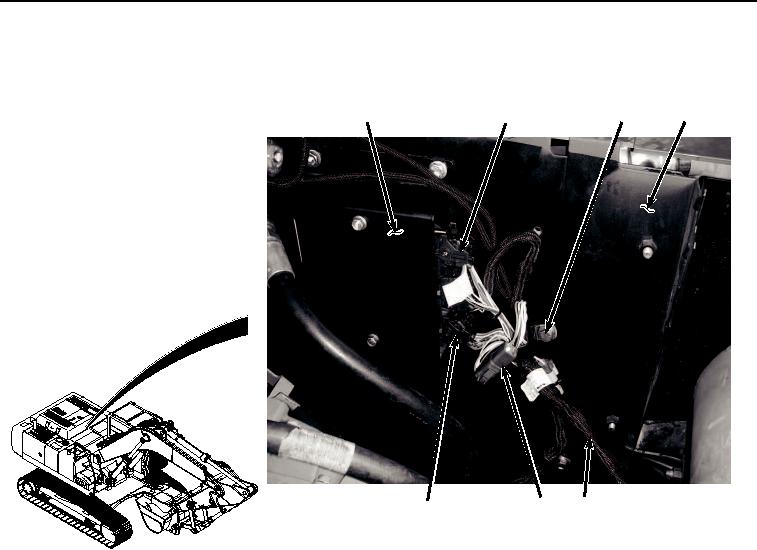

Figure 4.
Engine ECU Wiring Harness Removal.
21.
Disconnect engine wiring harness connector J01 (Figure 4, Item 39) from ECU (Figure 4, Item 40).
22.
Disconnect engine wiring harness connector J03 (Figure 4, Item 41) from ECU (Figure 4, Item 40).
23.
Remove bolt (Figure 4, Item 42), washer (Figure 4, Item 43), clamp (Figure 4, Item 44), and engine wiring
harness (Figure 4, Item 5) from machine (Figure 4, Item 45).
24.
Remove clamp (Figure 4, Item 44) from engine wiring harness (Figure 4, Item 5).
25.
Remove engine wiring harness (Figure 5, Item 5) from engine (Figure 5, Item 6).
