TM 5-3805-294-23-4
0510
INSTALLATION - Continued
42
43
44
45
39
40
5
37
41
38
HYEX03195

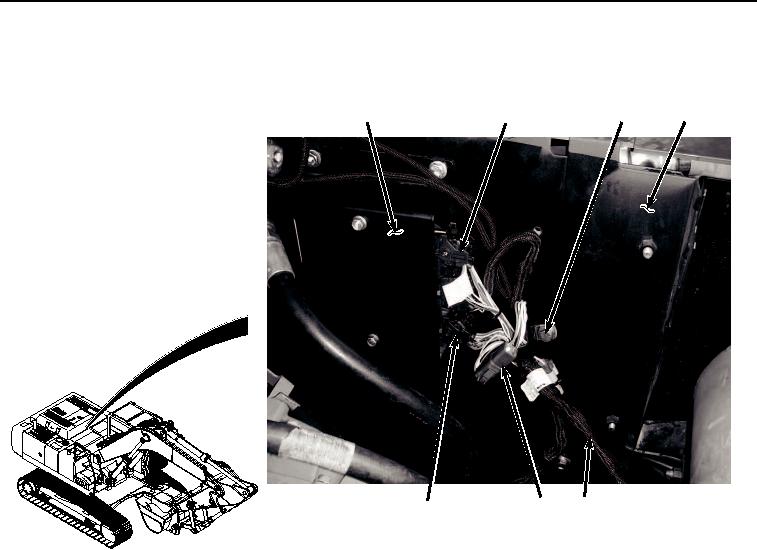

Figure 7.
Engine ECU Wiring Harness Installation.
3.
Install clamp (Figure 7, Item 44) and engine wiring harness (Figure 7, Item 5) to machine (Figure 7, Item 45)
with screw (Figure 7, Item 42) and washer (Figure 7, Item 43).
4.
Connect engine wiring harness connector J03 (Figure 7, Item 41) to ECU (Figure 7, Item 40).
5.
Connect engine wiring harness connector J01 (Figure 7, Item 39) to ECU (Figure 7, Item 40).
6.
Connect engine wiring harness connector I01 (Figure 7, Item 37) to engine interface wiring harness (Figure 7,
Item 38).
7.
Install bolt and clamp assembly (Figure 8, Item 36) and engine wiring harness (Figure 8, Item 5) to engine
(Figure 8, Item 6) with nut (Figure 8, Item 35).
0510-8
