TM 5-3805-294-23-4
0516
REMOVAL - Continued
40
8
40
30
27
31
40
33
26
32
35
29
43
37
28
39
40
42
41
38
34
36
14
HYEX02485

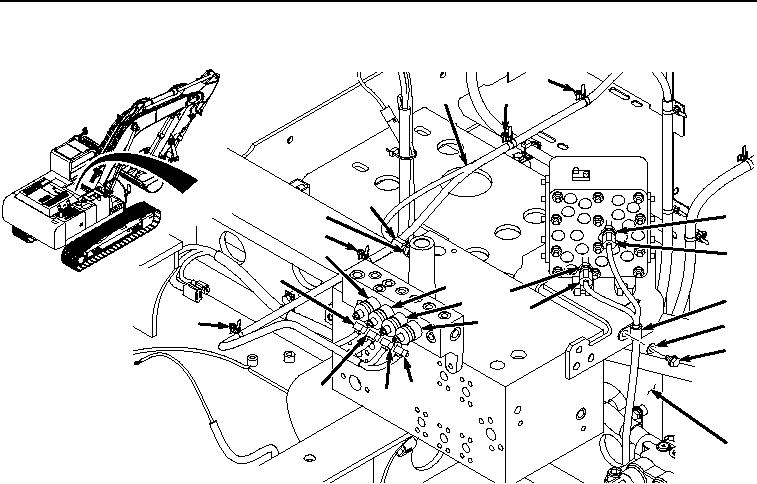

Figure 4. Remove Wiring Harness From B33, B34, B31, Y23, Y22, Y25, and Y24.
14.
Disconnect wiring harness connector B34 (Figure 4, Item 28) from travel pressure sensor (Figure 4, Item 29).
15.
Disconnect wiring harness connector B31 (Figure 4, Item 30) from arm in pressure sensor (Figure 4, Item 31).
16.
Disconnect wiring harness connector Y23 (Figure 4, Item 32) from arm regenerative solenoid (Figure 4, Item
33).
17.
Disconnect wiring harness connector Y22 (Figure 4, Item 34) from dig regenerative solenoid (Figure 4, Item
35).
18.
Disconnect wiring harness connector Y25 (Figure 4, Item 36) from travel speed solenoid (Figure 4, Item 37).
19.
Disconnect wiring harness connector Y24 (Figure 4, Item 38) from power dig solenoid (Figure 4, Item 39).
20.
Remove four clips (Figure 4, Item 40) and wiring harness (Figure 4, Item 8) from frame (Figure 4, Item 14).
21.
Remove bolt (Figure 4, Item 41), washer (Figure 4, Item 42), clamp (Figure 4, Item 43), and wiring harness
(Figure 4, Item 8) from frame (Figure 4, Item 14).
22.
Disconnect wiring harness connector B30 (Figure 5, Item 44) from boom up pressure solenoid (Figure 5, Item
45).
