TM 5-3805-294-23-4
0516
REMOVAL - Continued
47
49
48
69
46
47
65
73
64
47
63
58
52
62
56
46
61
55
60
51
59
68
54
67
53
50
66
72
57
71
70
HYEX02486

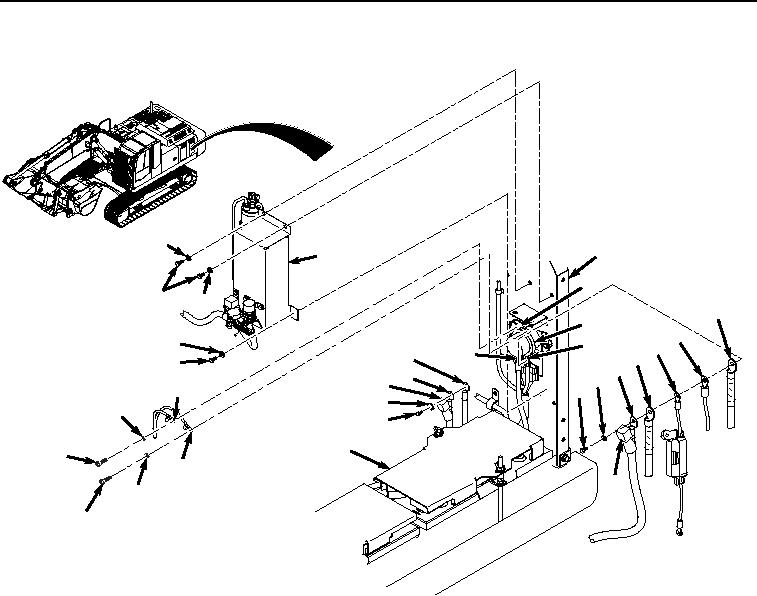

Figure 6. Remove Wiring Harness From Battery Relay.
24.
Position cover (Figure 6, Item 48) on battery cover (Figure 6, Item 50).
25.
Move protective boot (Figure 6, Item 51) away from battery relay terminal (Figure 6, Item 52).
26.
Remove bolt (Figure 6, Item 53), lockwasher (Figure 6, Item 54), starter positive cable (Figure 6, Item 55), and
machine wiring harness connector (Figure 6, Item 56) from battery relay terminal (Figure 6, Item 52).
27.
Move protective boot (Figure 6, Item 57) away from battery relay terminal (Figure 6, Item 58).
28.
Remove bolt (Figure 6, Item 59), lockwasher (Figure 6, Item 60), battery positive cable (Figure 6, Item 61),
machine wiring harness connector (Figure 6, Item 62), glow plug fuse holder wiring harness connector (Figure
6, Item 63), coolant heater fuse holder connector (Figure 6, Item 64), and slave receptacle positive cable (Figure
6, Item 65) from battery relay terminal (Figure 6, Item 58). Discard lockwasher.
29.
Remove screw (Figure 6, Item 66), washer (Figure 6, Item 67), and wiring harness terminal (Figure 6, Item 68)
from top of battery relay terminal (Figure 6, Item 69).
30.
Remove screw (Figure 6, Item 70), washer (Figure 6, Item 71), and wiring harness terminal (Figure 6, Item 72)
from top of battery relay terminal (Figure 6, Item 73).
31.
Slide F60 fuse holder (Figure 7, Item 74) and F61 fuse holder (Figure 7, Item 75) from tabs of cover (Figure
7, Item 49).
