REMOVAL - Continued
1.
Disconnect wiring harness connector B27 (Figure 1, Item 1) from hydraulic filter restriction wiring harness
(Figure 1, Item 2).
2
1
3
4
4
1
2
3
HYEX02482

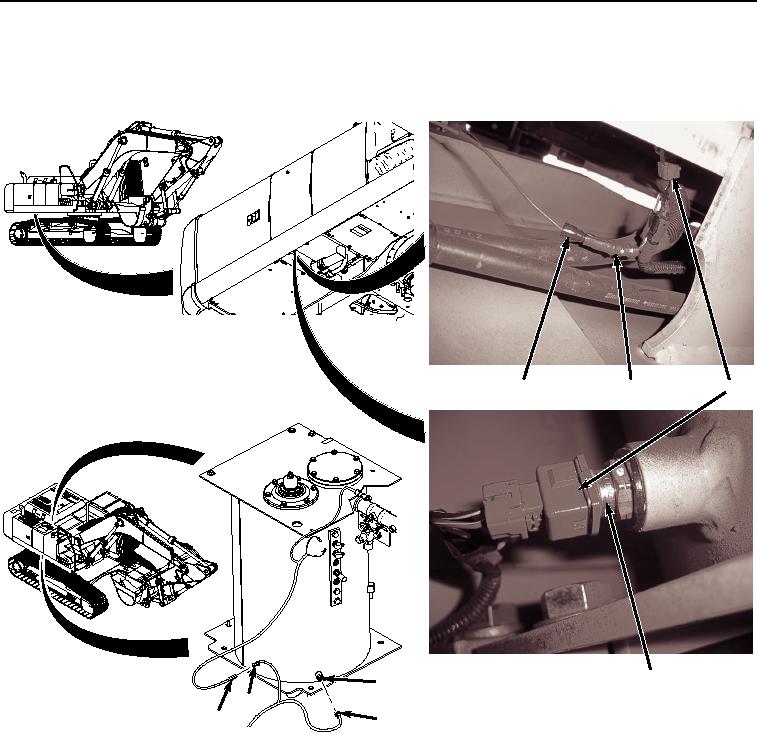

Figure 1. Remove Wiring Harness From B27 and B40.
CAUTION
B40 hydraulic oil temperature sensor connector has a small metal retaining clip that is spring
loaded and if lost can cause damage to machine. Failure to comply may result in damage to
equipment.
2.
Disconnect wiring harness connector B40 (Figure 1, Item 3) from hydraulic oil temperature sensor (Figure 1,
Item 4).
3.
Disconnect two wiring harness connectors E1 (Figure 2, Item 5) from drive light terminals (Figure 2, Item 6).
