INSTALLATION - Continued
111
112
109
110
119
108
118
107
117
8
116
116
115
114
120
113
121
122
8
117
HYEX02493

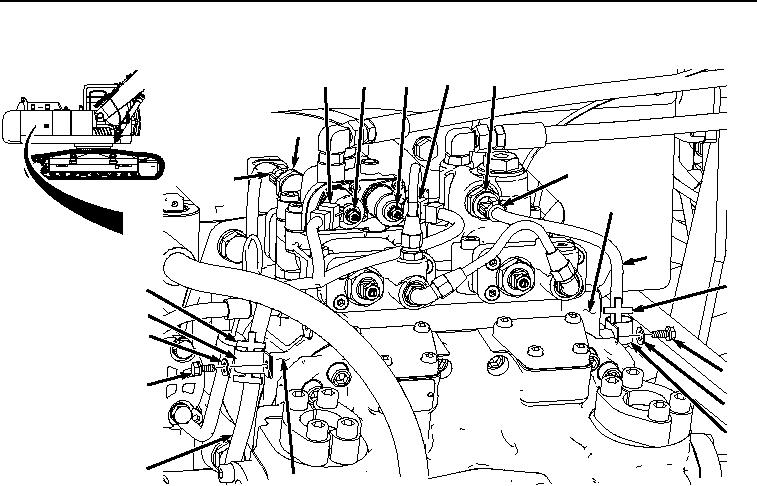

Figure 37.
Install Wiring Harness To Top Of Pump .
26.
Connect wiring harness connector B36 (Figure 37, Item 118) to pump 1 control pressure sensor (Figure 37,
Item 119).
27.
Install clamp (Figure 37, Item 115), wiring harness (Figure 37, Item 8), and bracket (Figure 37, Item 116) to
pump (Figure 37, Item 117) with washer (Figure 37, Item 114) and bolt (Figure 37, Item 113).
28.
Connect wiring harness connector Y21 (Figure 37, Item 111) to torque control solenoid (Figure 37, Item 112).
29.
Connect wiring harness connector Y20 (Figure 37, Item 109) to pump 2 control flow rate limit solenoid (Figure
37, Item 110).
30.
Connect wiring harness connector B38 (Figure 37, Item 107) to pump 2 control pressure sensor (Figure 37,
Item 108).
31.
Install clamp (Figure 38, Item 106) to frame (Figure 38, Item 14) with washer (Figure 38, Item 105) and bolt
(Figure 38, Item 104).
