TM 5-3805-294-23-4
0516
INSTALLATION - Continued
7.
Install clamp (Figure 30, Item 172) and wiring harness (Figure 30, Item 8) to frame (Figure 30, Item 14) with
washer (Figure 30, Item 171) and bolt (Figure 30, Item 170).
171
14
170
168
8
172
166
8
14
167
169
164
165
HYEX02502

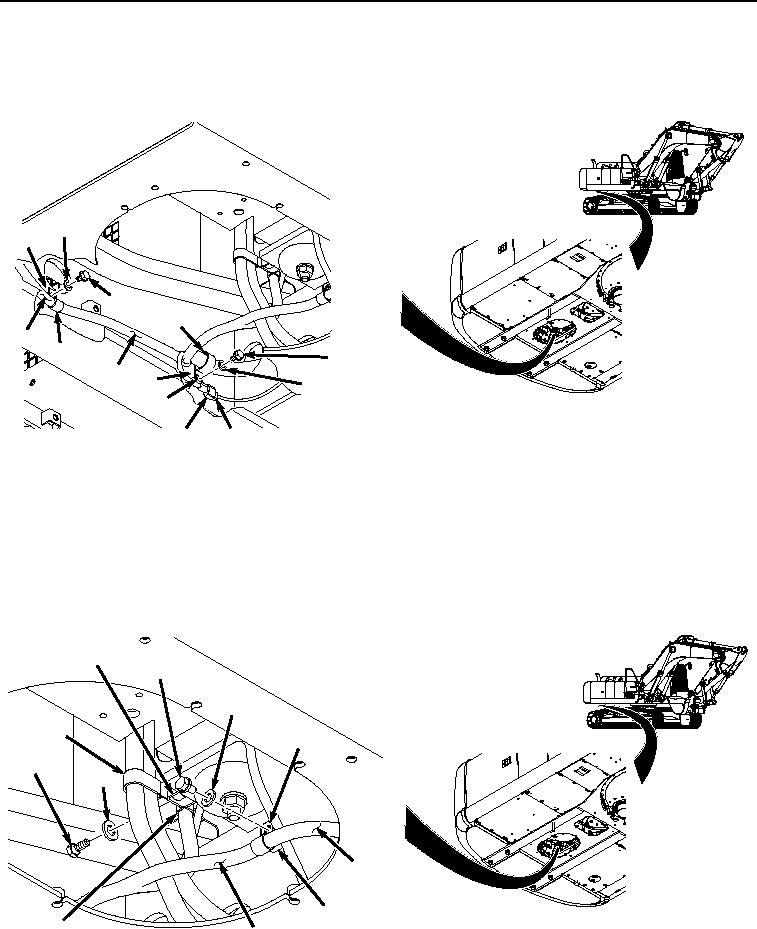

Figure 30. Connect Wiring Harness To H4 Connector and Clamps.
8.
Install bracket (Figure 30, Item 169), clamp (Figure 30, Item 168), and wiring harness (Figure 30, Item 8) to
frame (Figure 30, Item 14) with washer (Figure 30, Item 167) and bolt (Figure 30, Item 166).
9.
Connect wiring harness connection H4 (Figure 30, Item 164) to travel alarm connector H4 (Figure 30, Item
165).
10.
Install clamp (Figure 31, Item 163), clamp (Figure 31, Item 162), and wiring harness (Figure 31, Item 8) to
frame (Figure 31, Item 14) with washer (Figure 31, Item 161) and bolt (Figure 31, Item 160).
14
157
158
163
159
160
161
8
14
162
8
HYEX02501
Figure 31. Install Wiring Harness and Clamps To Underside Of Engine Compartment.
