REMOVAL - Continued
70.
Disconnect wiring harness connection H01 (Figure 22, Item 173) from engine interface wiring harness
connector H01 (Figure 22, Item 174).
175
176
173
174
HYEX02503

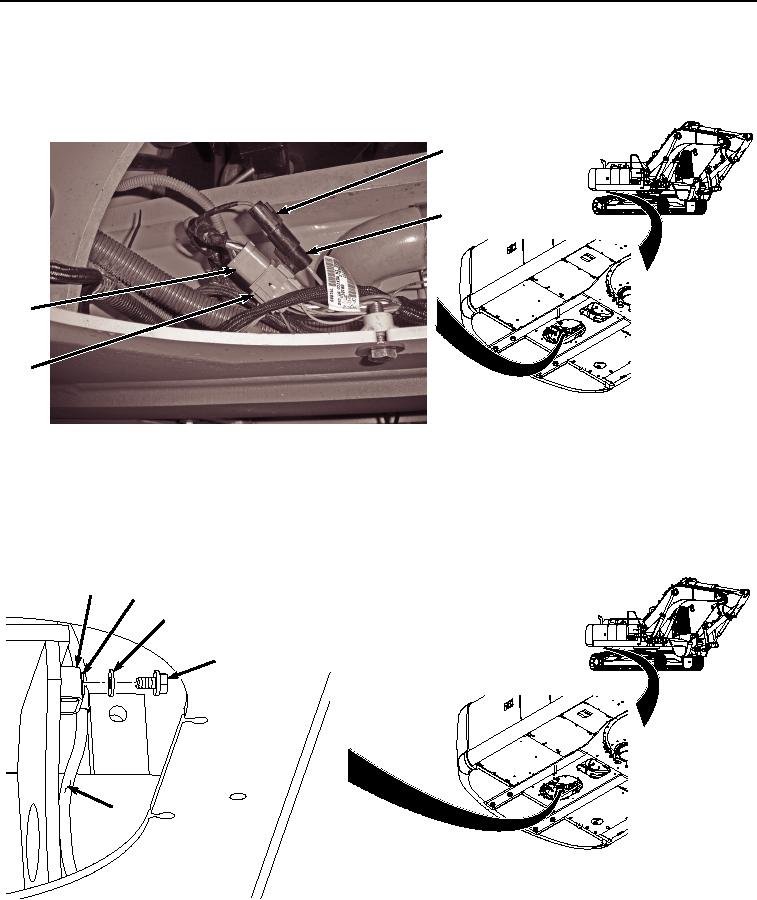

Figure 22. Disconnect Wiring Harness From H01 and H02.
71.
Disconnect wiring harness connection H02 (Figure 22, Item 175) from engine interface wiring harness
connector H02 (Figure 22, Item 176).
72.
Remove bolt (Figure 23, Item 177), washer (Figure 23, Item 178), clamp (Figure 23, Item 179), and wiring
harness (Figure 23, Item 8) from frame (Figure 23, Item 14).
14
179
178
177
8
HYEX02504
Figure 23.
Remove Wiring Harness and Clamp From Under A/C Compressor Clutch.
73.
Disconnect wiring harness connection X46 (Figure 24, Item 180) from auxiliary hydraulic circuit wiring harness
connector X46 (Figure 24, Item 181).
