TM 5-3805-294-23-4
0519
INSTALLATION - Continued
NOTE
Cab wiring harness W1 connections are located below and to the rear of the right-hand
console.
1.
Connect cab wiring harness W1 connector X24 (Figure 6, Item 35) to monitor controller wiring harness W3
connector (Figure 6, Item 34).
34 31 33
32
30
29
28
35
27 26 25 23
5
24
HYEX00288

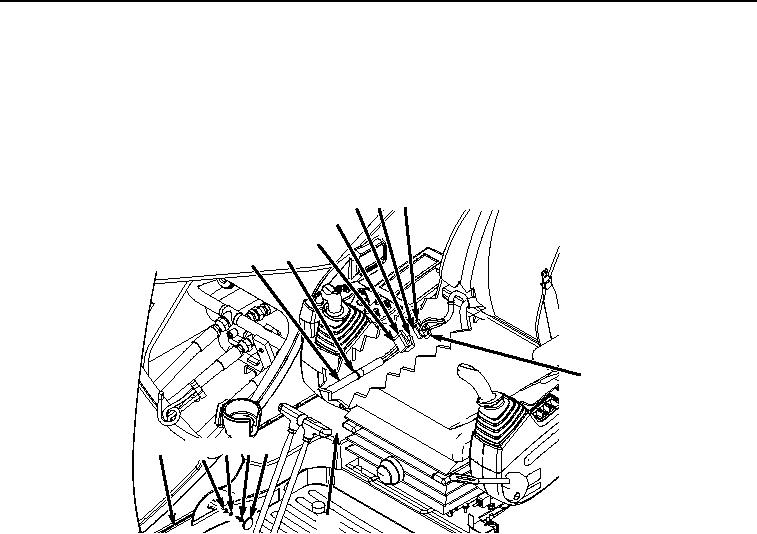

Figure 6. Cover Installation.
2.
Connect cab wiring harness W1 connector X23 (Figure 6, Item 33) to monitor controller wiring harness W3
connector (Figure 6, Item 32).
3.
Connect cab wiring harness W1 connector X22 (Figure 6, Item 31) to monitor controller wiring harness W3
connector (Figure 6, Item 30).
4.
Install monitor controller wiring harness W3 (Figure 6, Item 28) to clip (Figure 6, Item 29).
5.
Install cover (Figure 6, Item 24) to frame (Figure 6, Item 5) with three washers (Figure 6, Item 27), lockwashers
(Figure 6, Item 26), and screws (Figure 6, Item 25).
6.
Install cap (Figure 6, Item 23) to cover (Figure 6, Item 24).
7.
Position cover (Figure 7, Item 2) near its normal installed position.
