TM 5-3805-294-23-4
0531
BELT REMOVAL - Continued
5
4
3
1
HYEX00310
2

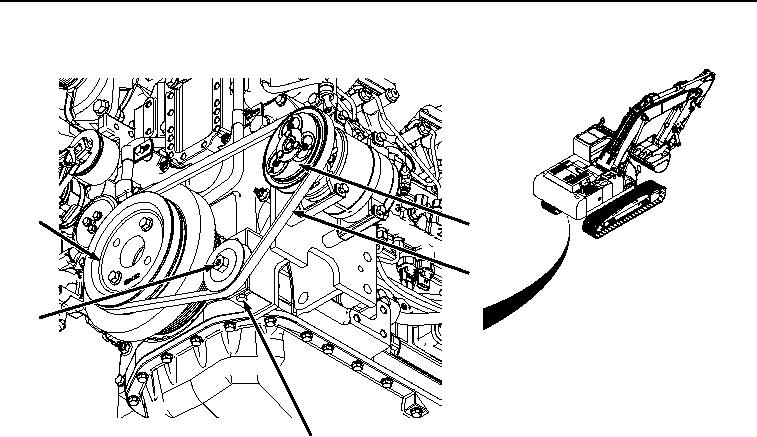

Figure 1. Air Conditioner Belt Removal.
2.
Loosen screw (Figure 1, Item 2).
3.
Remove air conditioner belt (Figure 1, Item 3) from tensioner pulley (Figure 1, Item 1), compressor pulley
(Figure 1, Item 4), and crankshaft pulley (Figure 1, Item 5).
END OF TASK
TENSIONER REMOVAL
1.
Remove tensioner pulley (Figure 2, Item 1), cap (Figure 2, Item 6), and spacer (Figure 2, Item 7) from screw
(Figure 2, Item 8).
