REMOVAL - Continued
2
1
HYEX02329

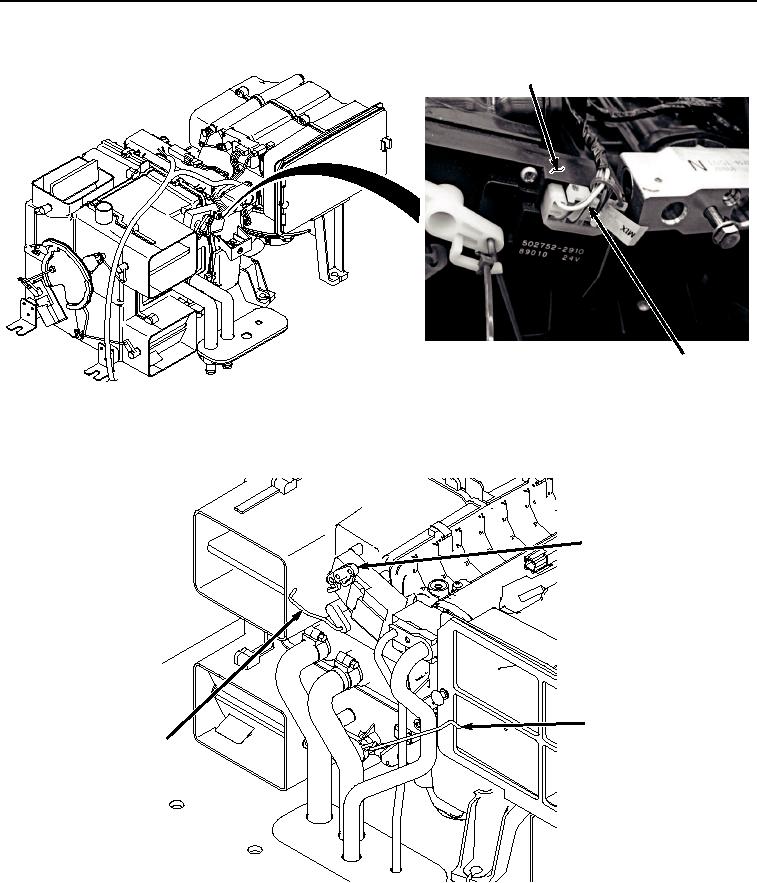

Figure 1.
Wiring Harness Removal.
2.
Remove rod (Figure 2, Item 3) from lever (Figure 2, Item 4).
4
5
3
HYEX02470
Figure 2.
Rod Removal.
3.
Remove rod (Figure 2, Item 5) from lever (Figure 2, Item 4).
4.
Remove three screws (Figure 3, Item 6) and servo motor (Figure 3, Item 2) from air conditioner/heater unit
(Figure 3, Item 7).
