INSTALLATION - Continued
5
15
10
HYEX01762

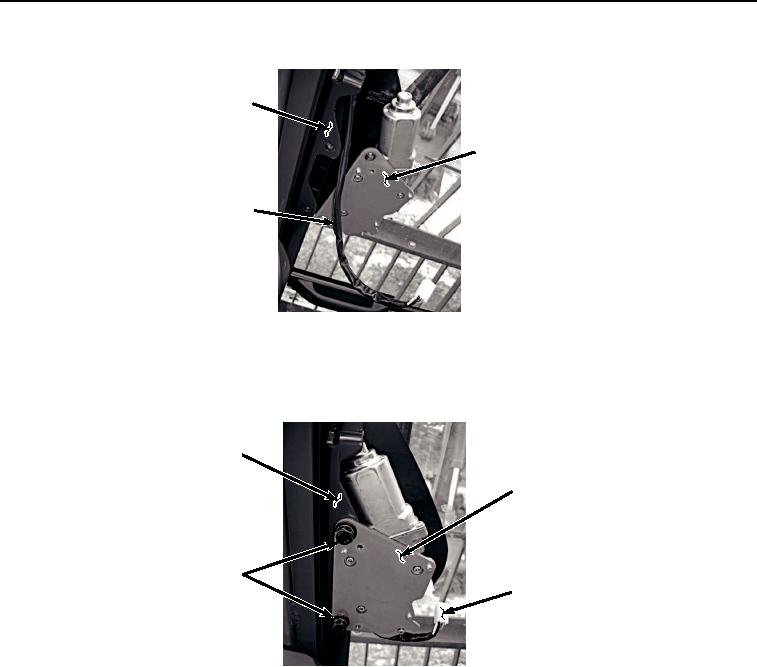

Figure 6. Harness Installation.
2.
Install windshield wiper motor assembly (Figure 7, Item 15) to frame (Figure 7, Item 5) with two washers (Figure
7, Item 19), lockwashers (Figure 7, Item 18), and bolts (Figure 7, Item 17).
5
15
17
18
19
10
HYEX01761
Figure 7.
Wiper Motor Installation.
3.
Connect windshield wiper motor windshield assembly wiring harness (Figure 7, Item 10) connector to
windshield wiper motor assembly (Figure 7, Item 15) connector.
4.
Install three holders (Figure 8, Item 16) to frame (Figure 8, Item 5).
