HARNESS REMOVAL - Continued
14
16
13
15
12
11
5
HYEX01760

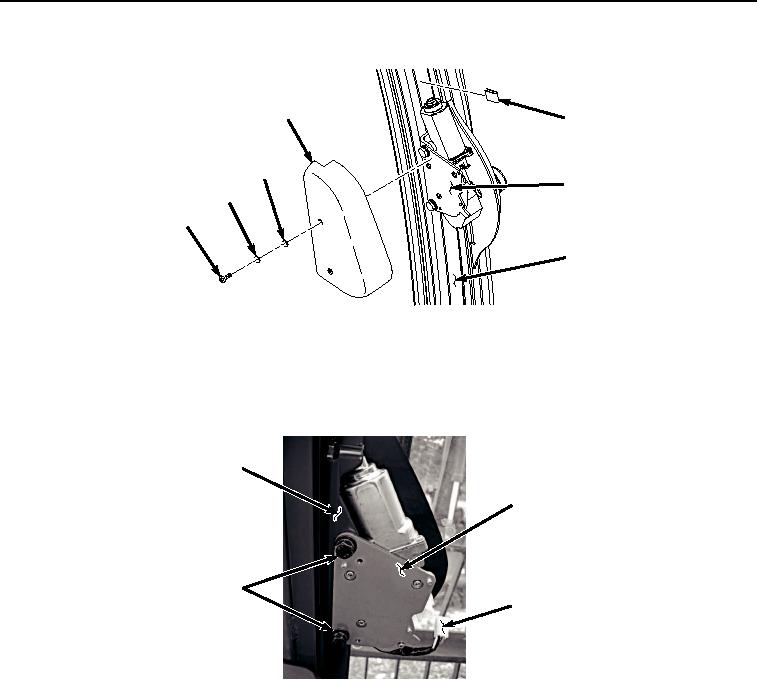

Figure 3. Wiper Motor Cover Removal.
4.
Remove three holders (Figure 3, Item 16) from frame (Figure 3, Item 5).
5.
Disconnect windshield wiper motor windshield assembly wiring harness connector (Figure 4, Item 10) from
windshield wiper motor assembly (Figure 4, Item 15) connector.
5
15
17
18
19
10
HYEX01761
Figure 4.
Wiper Motor Removal.
6.
Remove two bolts (Figure 4, Item 17), lockwashers (Figure 4, Item 18), and washers (Figure 4, Item 19) from
frame (Figure 4, Item 5). Discard bolts.
7.
Move windshield wiper motor assembly (Figure 5, Item 15) over to permit removal of windshield wiper motor
windshield assembly wiring harness (Figure 5, Item 10) from frame (Figure 5, Item 5).
