REMOVAL - Continued
5.
Remove O-ring (Figure 1, Item 11) from fitting (Figure 1, Item 10). Discard O-ring.
6.
Remove hose (Figure 1, Item 12) from fitting (Figure 1, Item 13).
7.
Remove hose (Figure 1, Item 14) from fitting (Figure 1, Item 15).
8.
Remove hose (Figure 1, Item 16) from fitting (Figure 1, Item 17).
9.
Remove hose (Figure 1, Item 18) from fitting (Figure 1, Item 19).
10.
Disconnect connector (Figure 1, Item 20) from connector (Figure 1, Item 21).
11.
Remove valve mount plate (Figure 1, Item 5) from machine.
12.
Remove seven bolts (Figure 2, Item 22) and washers (Figure 2, Item 23) from hose reel pan (Figure 2, Item
24).
22
23
24
HYEX02227

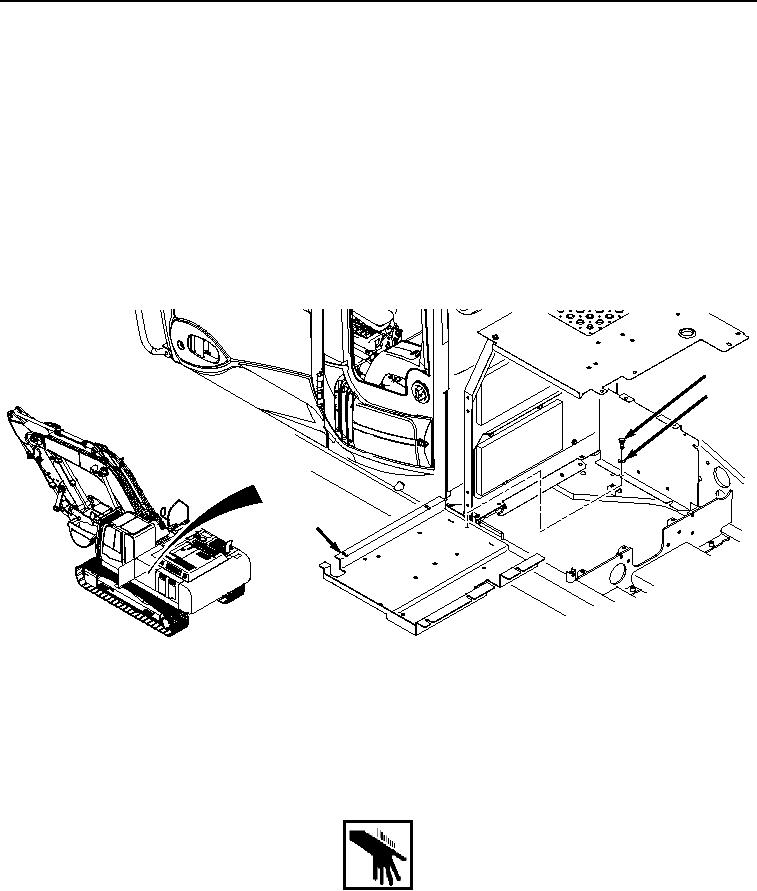

Figure 2.
Hose Reel Pan Removal.
13.
Remove hose reel pan (Figure 2, Item 24) from machine.
END OF TASK
INSTALLATION
WARNING
NOTE
Install hoses and position fittings as noted prior to removal.
