ARM REDUCED LEAKAGE VALVES INSTALLATION - Continued
6
10
1
9
8
7
11
2
13
12
14
3
4
16
15
18
5
17
21
20
19

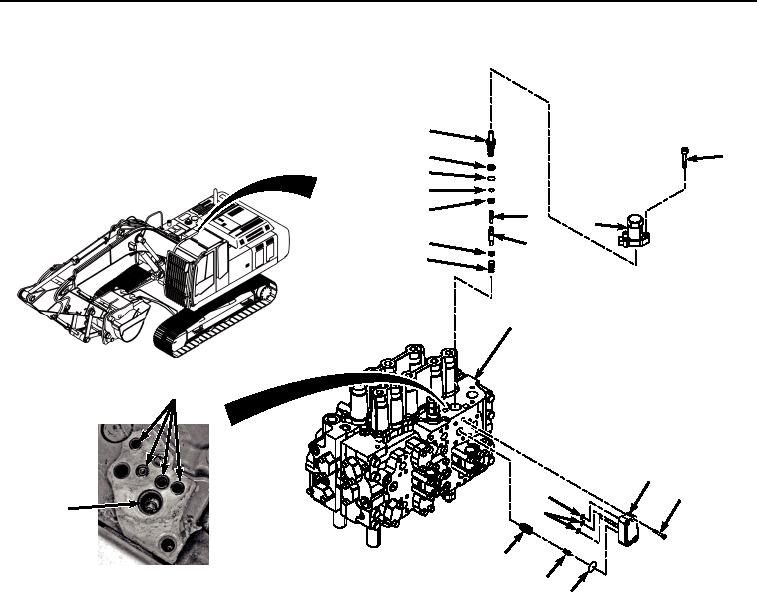

HYEX03348
Figure 2.
Valves Installation.
2.
Using a twisting motion, install poppet (Figure 2, Item 21) to control valve (Figure 2, Item 3).
3.
Install spring (Figure 2, Item 20) to control valve (Figure 2, Item 3).
4.
Lightly lubricate two O-rings (Figure 2, Item 17), O-ring (Figure 2, Item 18), and O-ring (Figure 2, Item 19) with
clean oil.
5.
Install three O-rings (Figure 2, Item 17), O-ring (Figure 2, Item 18), and O-ring (Figure 2, Item 19) to control
valve (Figure 2, Item 3).
6.
Install housing (Figure 2, Item 16) to control valve (Figure 2, Item 3) with four screws (Figure 2, Item 15).
7.
Install spring (Figure 2, Item 14) to control valve (Figure 2, Item 3).
8.
Install valve seat (Figure 2, Item 13) to control valve (Figure 2, Item 3).
9.
Lightly lubricate spool (Figure 2, Item 12) with clean oil.
10.
Using a twisting motion, install spool (Figure 2, Item 12) to control valve (Figure 2, Item 3).
11.
Lightly lubricate spool (Figure 2, Item 11) with clean oil.
12.
Using a twisting motion, install spool (Figure 2, Item 11) to control valve (Figure 2, Item 3).
