ARM REDUCED LEAKAGE VALVES REMOVAL - Continued
ARM REDUCED LEAKAGE VALVES INSTALLATION

Maintenance Manual For Hydraulic Excavator Type 1 With Hydraulic Thumb And Quick Latch -4 Page Navigation
  967    968    969    970    971  972  973    974    975    976    977
.
TM 5-3805-294-23-4
0627
ARM REDUCED LEAKAGE VALVES REMOVAL - Continued
6
10
1
9
8
7
11
2
13
12
14
3
4
16
15
18
5
17
21
20
19
HYEX03348

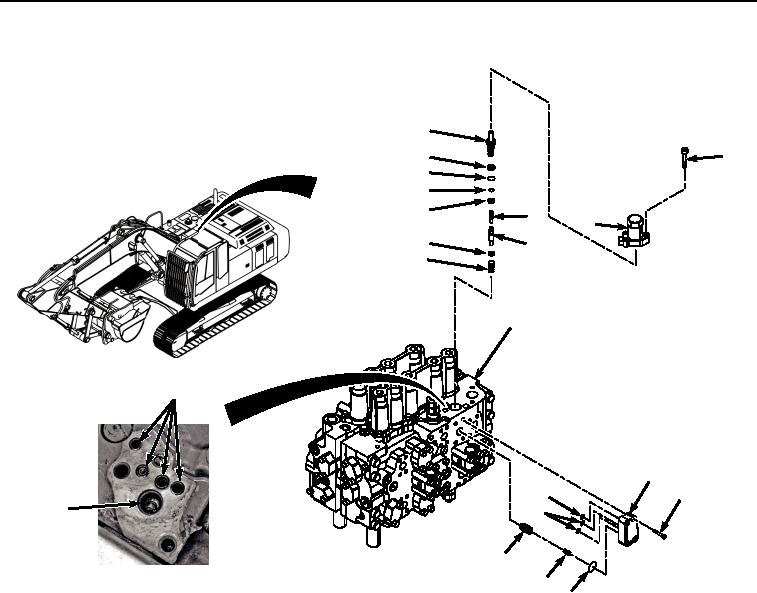

Figure 1.
Valves Removal.
2.
Remove four O-rings (Figure 1, Item 4) and O-ring (Figure 1, Item 5) from between housing (Figure 1, Item 2)
and control valve (Figure 1, Item 3). Discard O-rings.
3.
Remove spool (Figure 1, Item 6) from control valve (Figure 1, Item 3).
4.
Remove backup ring (Figure 1, Item 7) from spool (Figure 1, Item 6).
5.
Remove O-ring (Figure 1, Item 8) from spool (Figure 1, Item 6). Discard O-ring.
6.
Remove O-ring (Figure 1, Item 9) from spool (Figure 1, Item 6). Discard O-ring.
7.
Remove backup ring (Figure 1, Item 10) from spool (Figure 1, Item 6).
8.
Remove spool (Figure 1, Item 11) from control valve (Figure 1, Item 3).
9.
Remove spool (Figure 1, Item 12) from control valve (Figure 1, Item 3).
10.
Remove valve seat (Figure 1, Item 13) from control valve (Figure 1, Item 3).
11.
Remove spring (Figure 1, Item 14) from control valve (Figure 1, Item 3).
12.
Remove four screws (Figure 1, Item 15) and housing (Figure 1, Item 16) from control valve (Figure 1, Item 3).
0627-3
