TM 5-3805-294-23-4
0626
ARM LINKS AND PINS INSTALLATION - Continued
26.
Install hose retainer (Figure 17, Item 14) and plate (Figure 17, Item 13) to hose retainer (Figure 17, Item 16)
with bolt (Figure 17, Item 12).
27.
Remove suitable lifting device (Figure 18, Item 10) from bucket cylinder (Figure 18, Item 11).
10
11
HYEX01118

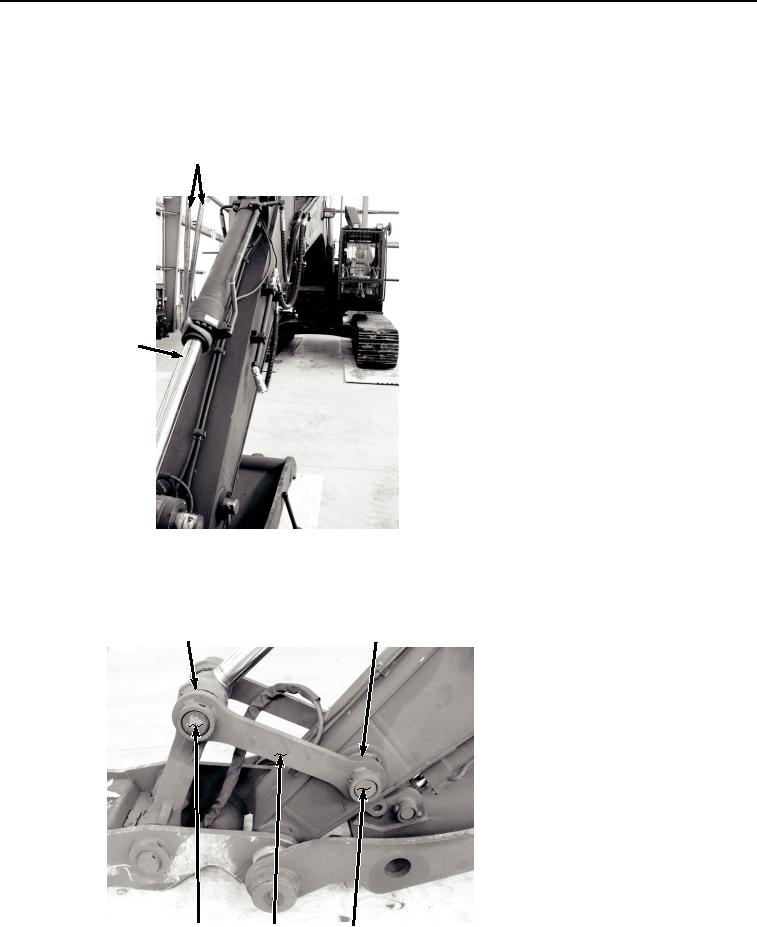

Figure 18. Lifting Device Removal.
28.
Install shim (Figure 19, Item 9) to pin (Figure 19, Item 7).
8
9
4
3
7
HYEX01117
Figure 19.
Arm Link Installation.
