TM 5-3805-294-23-4
0631
REMOVAL - Continued
5
4
1
6
3
3
2
1
6
8
3
7
9
5
1
10
HYEX03249

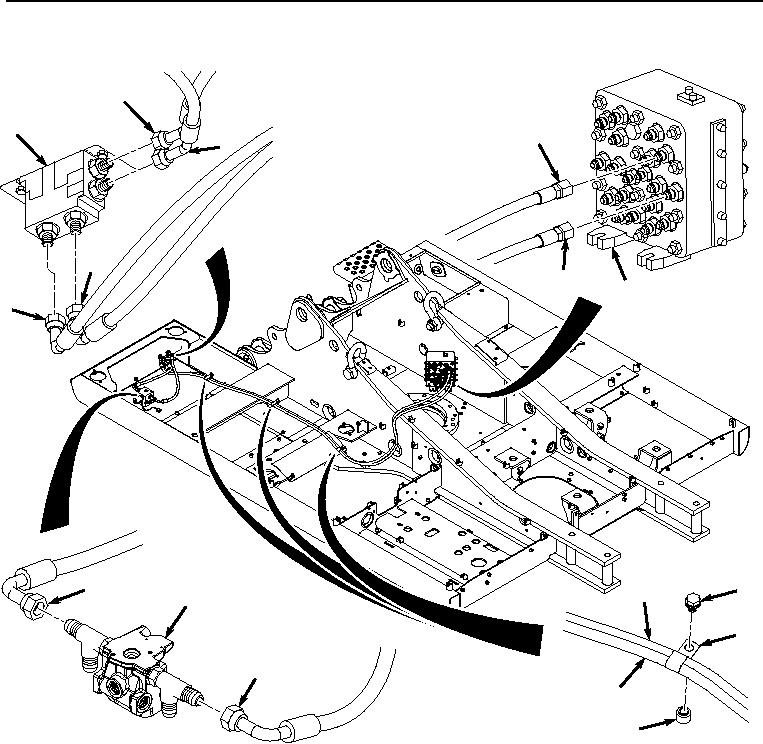

Figure 1.
Hose Removal.
2.
Remove hose (Figure 1, Item 3) from pilot signal manifold (Figure 1, Item 2).
3.
Remove hose (Figure 1, Item 1) from hydraulic foot pedal (Figure 1, Item 4).
4.
Remove hose (Figure 1, Item 3) from hydraulic foot pedal (Figure 1, Item 4).
5.
Remove hose (Figure 1, Item 5) from hydraulic foot pedal (Figure 1, Item 4).
6.
Remove hose (Figure 1, Item 6) from hydraulic foot pedal (Figure 1, Item 4).
7.
Remove hose (Figure 1, Item 5) from pilot shut off valve (Figure 1, Item 7).
8.
Remove hose (Figure 1, Item 6) from pilot shut off valve (Figure 1, Item 7).
