TM 5-3805-294-23-4
0633
LEFT SIDE LOWER LINE REMOVAL - Continued
17
15
12
13
18
19
16
20
14
2
2
2
11
5
6
4
2
7
8
2
9
2
10
3
1
HYEX01750

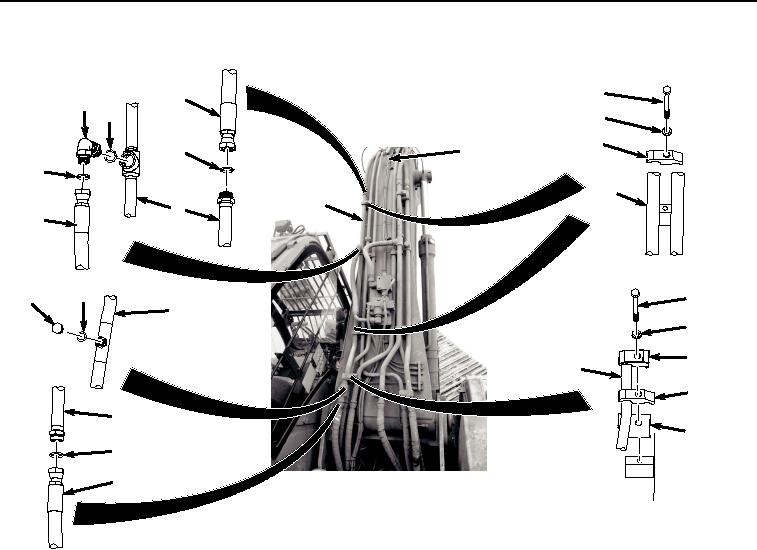

Figure 1.
Left Side Lower Line Removal.
2.
Remove O-ring (Figure 1, Item 3) from line (Figure 1, Item 2). Discard O-ring.
3.
Remove fitting (Figure 1, Item 4) and O-ring (Figure 1, Item 5) from line (Figure 1, Item 2).
4.
Remove O-ring (Figure 1, Item 5) from fitting (Figure 1, Item 4). Discard O-ring.
5.
Remove bolt (Figure 1, Item 6), washer (Figure 1, Item 7), clamp (Figure 1, Item 8), flange (Figure 1, Item 9),
and clamp (Figure 1, Item 10) from line (Figure 1, Item 2).
6.
Remove hose (Figure 1, Item 11) from fitting (Figure 1, Item 12).
7.
Remove fitting (Figure 1, Item 12), O-ring (Figure 1, Item 13), and O-ring (Figure 1, Item 14) from line (Figure
1, Item 2). Discard O-rings.
8.
Remove hose (Figure 1, Item 15) from line (Figure 1, Item 2).
9.
Remove O-ring (Figure 1, Item 16) from line (Figure 1, Item 2). Discard O-ring.
10.
Remove two screws (Figure 1, Item 17), washers (Figure 1, Item 18), and clamps (Figure 1, Item 19) from line
(Figure 1, Item 2).
11.
Remove line (Figure 1, Item 2) from boom (Figure 1, Item 20).
END OF TASK
0633-3
