RIGHT SIDE LOWER LINE REMOVAL - Continued
34 35 32
20
36
37
32
32
38
39
40
41
32
42
32
33
31
HYEX01752

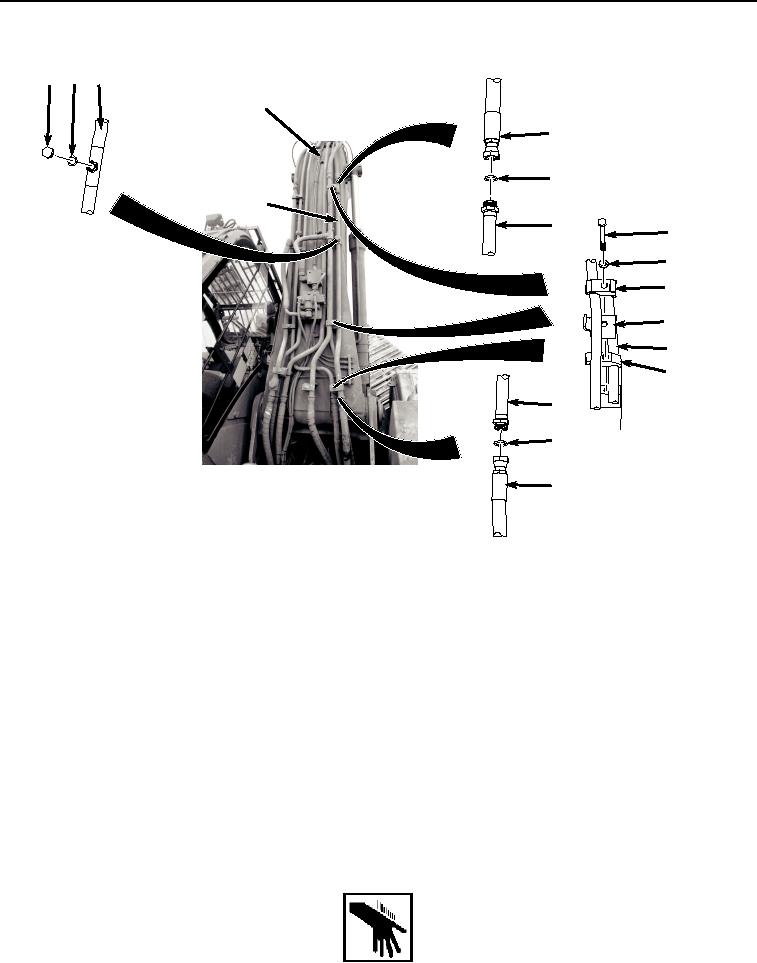

Figure 3. Right Side Lower Line Removal.
2.
Remove O-ring (Figure 3, Item 33) from line (Figure 3, Item 32). Discard O-ring.
3.
Remove fitting (Figure 3, Item 34) and O-ring (Figure 3, Item 35) from line (Figure 3, Item 32).
4.
Remove O-ring (Figure 3, Item 35) from fitting (Figure 3, Item 34). Discard O-ring.
5.
Remove hose (Figure 3, Item 36) from line (Figure 3, Item 32).
6.
Remove O-ring (Figure 3, Item 37) from line (Figure 3, Item 32). Discard O-ring.
7.
Remove three bolts (Figure 3, Item 38), washers (Figure 3, Item 39), clamps (Figure 3, Item 40), flanges (Figure
3, Item 41), and clamps (Figure 3, Item 42) from line (Figure 3, Item 32).
8.
Remove line (Figure 3, Item 32) from boom (Figure 3, Item 20).
END OF TASK
