TM 5-3805-294-23-4
0632
LEFT SIDE AUXILIARY CIRCUIT ARM LINES REMOVAL - Continued
22 23
20
27
26
21
25
24
19
HYEX01115

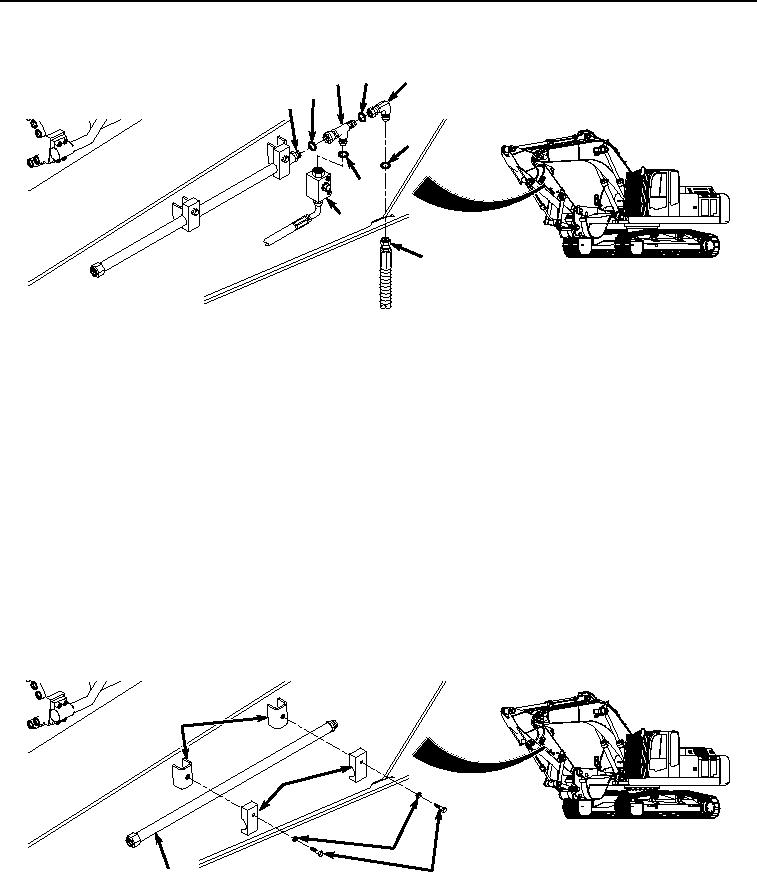

Figure 5.
Hose and Fittings Removal.
2.
Remove O-ring (Figure 5, Item 21) from fitting (Figure 5, Item 20). Discard O-ring.
3.
Remove fitting (Figure 5, Item 20) from fitting (Figure 5, Item 22).
4.
Remove O-ring (Figure 5, Item 23) from fitting (Figure 5, Item 22). Discard O-ring.
5.
Remove fitting (Figure 5, Item 22) from auxiliary circuit shut-off valve (Figure 5, Item 24).
6.
Remove O-ring (Figure 5, Item 25) from fitting (Figure 5, Item 22). Discard O-ring.
7.
Remove fitting (Figure 5, Item 22) from line (Figure 5, Item 26).
8.
Remove O-ring (Figure 5, Item 27) from line (Figure 5, Item 26). Discard O-ring.
9.
Remove two bolts (Figure 6, Item 28), washers (Figure 6, Item 29), brackets (Figure 6, Item 30), and line (Figure
6, Item 26) from arm (Figure 6, Item 31).
31
30
29
26
28
HYEX01126
Figure 6. Line Removal.
END OF TASK
