DISASSEMBLY - Continued
20
14
19
21
11
15
2
18
16
5
7
17
HYEX01294

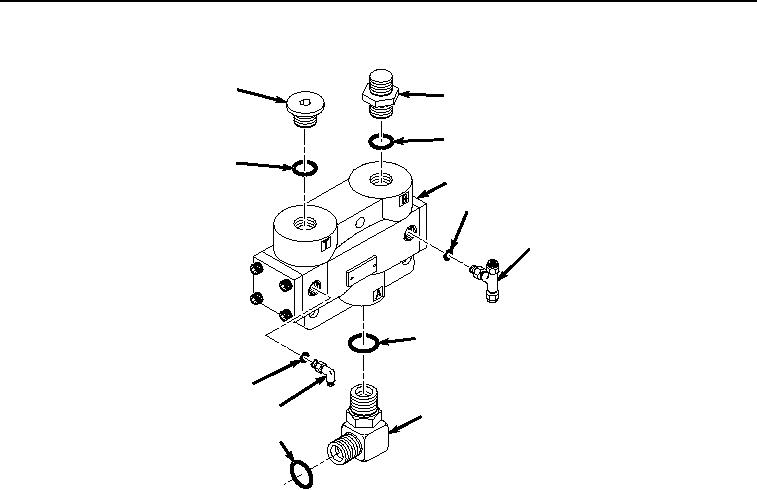

Figure 3.
Selector Valve Disassembly.
2.
Remove O-ring (Figure 3, Item 15) from fitting (Figure 3, Item 2). Discard O-ring.
3.
Remove fitting (Figure 3, Item 5) and O-ring (Figure 3, Item 16) from selector valve (Figure 3, Item 11).
4.
Remove O-ring (Figure 3, Item 16) from fitting (Figure 3, Item 5). Discard O-ring.
5.
Remove fitting (Figure 3, Item 7), O-ring (Figure 3, Item 17), and O-ring (Figure 3, Item 18) from selector valve
(Figure 3, Item 11).
6.
Remove O-ring (Figure 3, Item 17), and O-ring (Figure 3, Item 18) from fitting (Figure 3, Item 7). Discard O-
rings.
7.
Remove fitting (Figure 3, Item 14), O-ring (Figure 3, Item 19) from selector valve (Figure 3, Item 11).
8.
Remove O-ring (Figure 3, Item 19) from fitting (Figure 3, Item 14). Discard O-rings.
9.
Remove fitting (Figure 3, Item 20) and O-ring (Figure 3, Item 21) from selector valve (Figure 3, Item 11).
10.
Remove O-ring (Figure 3, Item 21) from fitting (Figure 3, Item 20). Discard O-ring.
END OF TASK
ASSEMBLY
1.
Lightly lubricate O-ring (Figure 4, Item 21) with clean oil.
