TM 5-3805-294-23-4
0657
INSTALLATION
WARNING
LUBRICATING OIL
1.
Lightly lubricate O-ring (Figure 3, Item 14) with clean oil.
7
6
12
5
11
10
13
9
2
8
14
4
HYEX03370

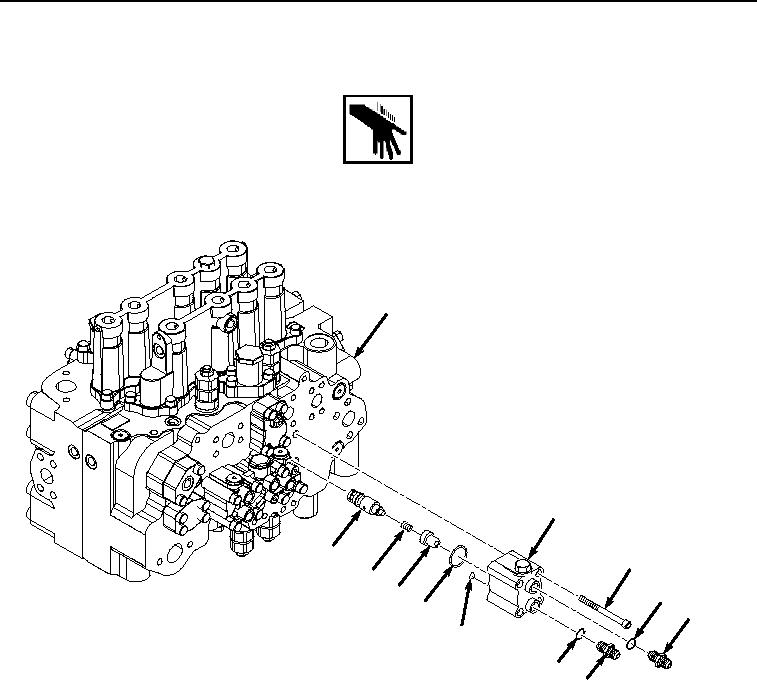

Figure 3.
Valve Installation.
2.
Install O-ring (Figure 3, Item 14) to fitting (Figure 3, Item 4).
3.
Install fitting (Figure 3, Item 4) and O-ring (Figure 3, Item 14) to housing (Figure 3, Item 6).
4.
Lightly lubricate O-ring (Figure 3, Item 13) with clean oil.
5.
Install O-ring (Figure 3, Item 13) to fitting (Figure 3, Item 2).
6.
Install fitting (Figure 3, Item 2) and O-ring (Figure 3, Item 13) to housing (Figure 3, Item 6).
7.
Lightly lubricate poppet (Figure 3, Item 12) with clean oil.
8.
Using a twisting motion, install poppet (Figure 3, Item 12) to control valve (Figure 3, Item 7).
9.
Install spring (Figure 3, Item 11) to control valve (Figure 3, Item 7).
10.
Install spacer (Figure 3, Item 10) to control valve (Figure 3, Item 7).
11.
Lightly lubricate O-ring (Figure 3, Item 8) and O-ring (Figure 3, Item 9) with clean oil.
0657-4
