TM 5-3805-294-23-4
0657
REMOVAL - Continued
7
6
12
5
11
10
13
9
2
8
14
4
HYEX03370

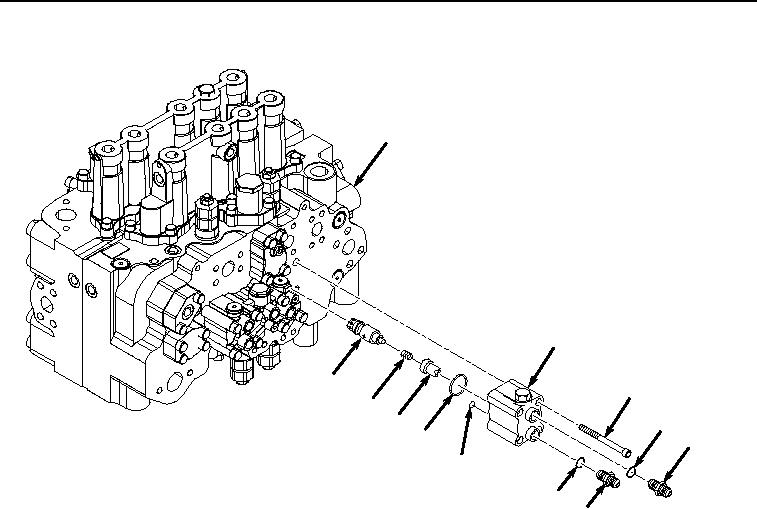

Figure 2.
Valve Removal.
4.
Remove O-ring (Figure 2, Item 8) and O-ring (Figure 2, Item 9) from between housing (Figure 2, Item 6) and
control valve (Figure 2, Item 7). Discard O-rings.
5.
Remove spacer (Figure 2, Item 10) from control valve (Figure 2, Item 7).
6.
Remove spring (Figure 2, Item 11) from control valve (Figure 2, Item 7).
7.
Remove poppet (Figure 2, Item 12) from control valve (Figure 2, Item 7).
8.
Remove fitting (Figure 2, Item 2) and O-ring (Figure 2, Item 13) from housing (Figure 2, Item 6).
9.
Remove O-ring (Figure 2, Item 13) from fitting (Figure 2, Item 2). Discard O-ring.
10.
Remove fitting (Figure 2, Item 4) and O-ring (Figure 2, Item 14) from housing (Figure 2, Item 6).
11.
Remove O-ring (Figure 2, Item 14) from fitting (Figure 2, Item 4). Discard O-ring.
END OF TASK
