TM 5-3805-294-23-4
0488
INSTALLATION
WARNING
1.
Lightly lubricate O-ring (Figure 2, Item 6) with clean oil.
1
2
EN
G
SA INE
MP O
LE IL
VA
LV
E
4
3
6
5
HYEX01892

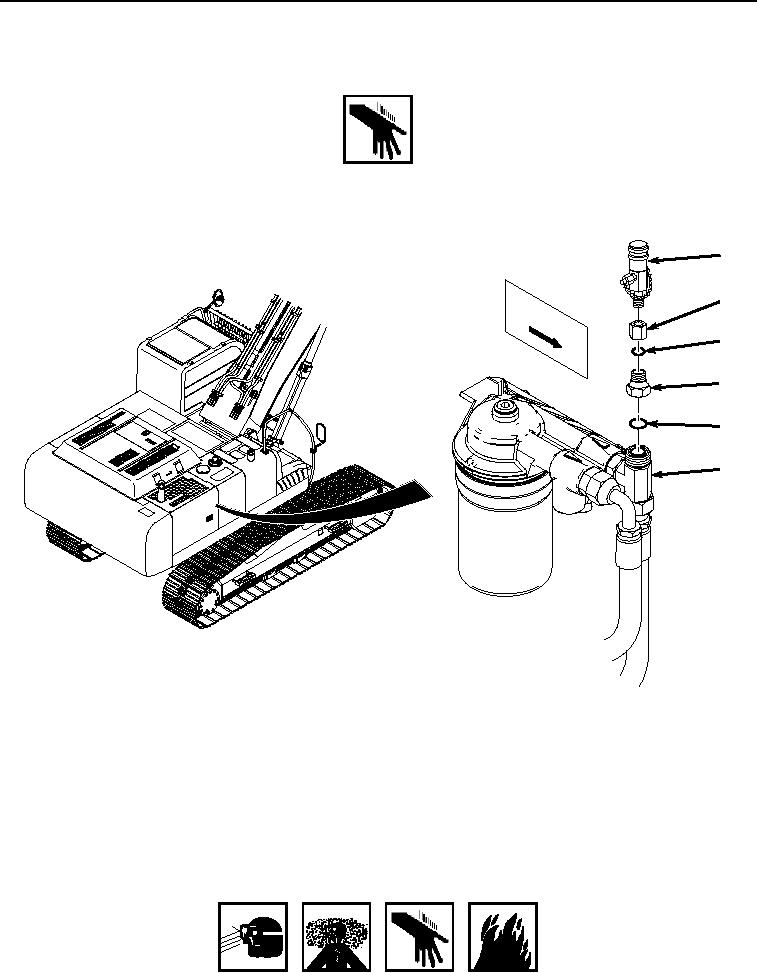

Figure 2.
Engine Oil Sampling Valve Installation.
2.
Install O-ring (Figure 2, Item 6) to fitting (Figure 2, Item 5).
3.
Install fitting (Figure 2, Item 3) to fitting (Figure 2, Item 5).
4.
Lightly lubricate O-ring (Figure 2, Item 4) with clean oil.
5.
Install O-ring (Figure 2, Item 4) to fitting (Figure 2, Item 3).
6.
Install fitting (Figure 2, Item 2) to fitting (Figure 2, Item 3).
WARNING
ADHESIVES AND SEALANTS
