TM 5-3805-294-23-4
0487
INSTALLATION - Continued
4.
Install reducer fitting (Figure 6, Item 13) to fitting (Figure 6, Item 10).
5.
Install fitting (Figure 6, Item 12) to reducer fitting (Figure 6, Item 13).
6.
Install oil sample valve (Figure 6, Item 11) to fitting (Figure 6, Item 12).
7.
Lightly lubricate O-ring (Figure 6, Item 9) with clean oil.
8.
Install oil line (Figure 6, Item 8) and O-ring (Figure 6, Item 9) to fitting (Figure 6, Item 10).
9.
Lightly lubricate O-ring (Figure 7, Item 7) with clean oil.
3
7
6
5
4
HYEX01059

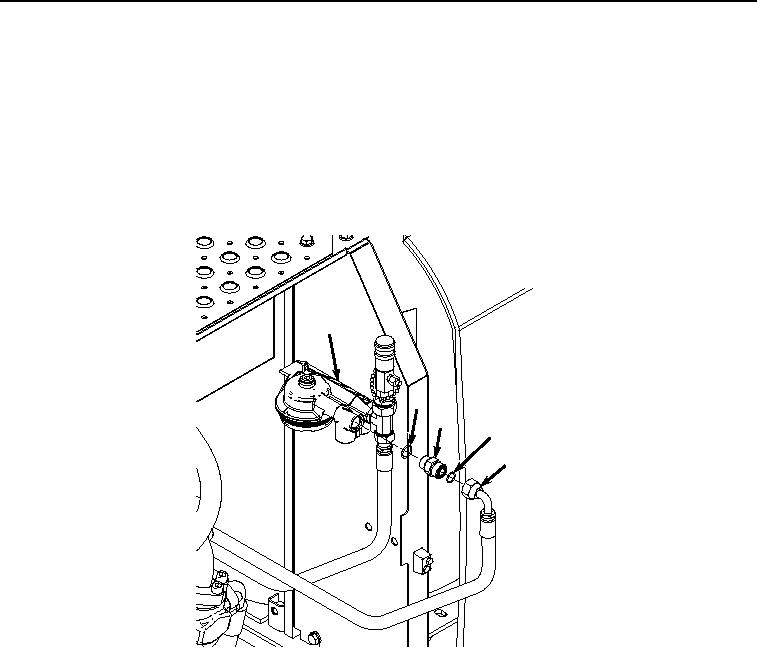

Figure 7.
Engine Oil Line Installation.
10.
Install fitting (Figure 7, Item 6) and O-ring (Figure 7, Item 7) to oil filter head (Figure 7, Item 3).
11.
Lightly lubricate O-ring (Figure 7, Item 5) with clean oil.
12.
Install oil line (Figure 7, Item 4) and O-ring (Figure 7, Item 5) to fitting (Figure 7, Item 6).
13.
Lightly lubricate seal (Figure 8, Item 2) with clean oil.
