REMOVAL - Continued
11
3
12
13
10
9
14
8
HYEX02840

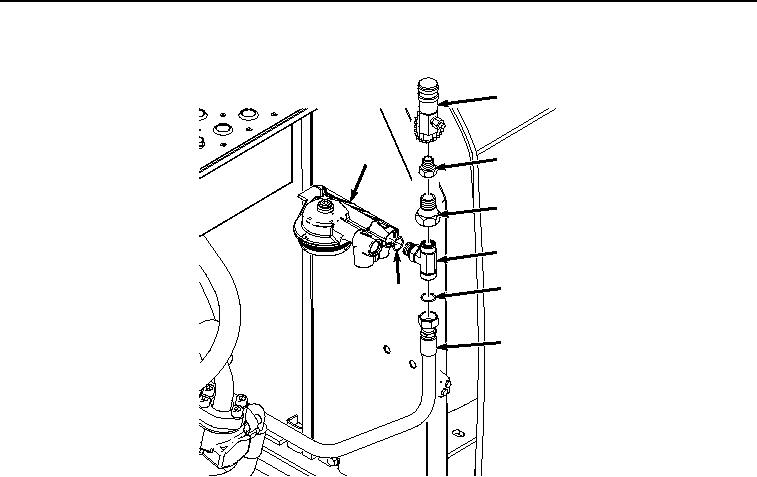

Figure 3. Engine Oil Line Fitting Removal.
5.
Remove oil sample valve (Figure 3, Item 11) from fitting (Figure 3, Item 12).
6.
Remove fitting (Figure 3, Item 12) from reducer fitting (Figure 3, Item 13). Discard fitting.
7.
Remove reducer fitting (Figure 3, Item 13) from fitting (Figure 3, Item 10).
8.
Remove fitting (Figure 3, Item 10) and O-ring (Figure 3, Item 14) from oil filter head (Figure 3, Item 3). Discard
O-ring.
9.
Remove two bolts (Figure 4, Item 15), washers (Figure 4, Item 16), and oil filter head (Figure 4, Item 3) from
panel (Figure 4, Item 17).
