REMOVAL
17 18 16
24
20
22
21
19
23
HYEX00189

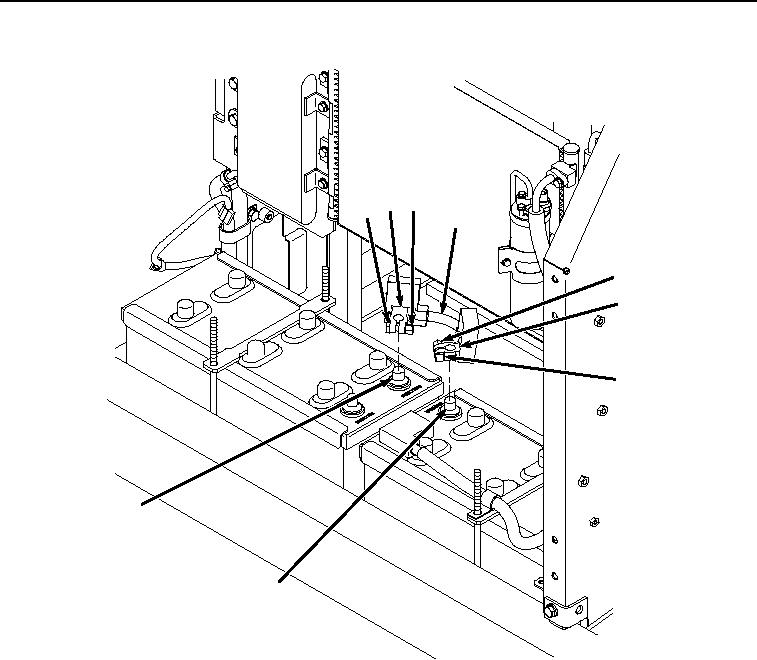

Figure 3.
Jumper Battery Cable Removal.
7.
Remove positive battery terminal clamp (Figure 3, Item 18) from positive battery terminal (Figure 3, Item 19).
8.
Loosen nut (Figure 3, Item 20) from screw (Figure 3, Item 21) on negative battery terminal clamp (Figure 3,
Item 22).
9.
Remove negative battery terminal clamp (Figure 3, Item 22) from negative battery terminal (Figure 3, Item 23)
and remove battery jumper cable (Figure 3, Item 24) from machine.
10.
Loosen nut (Figure 4, Item 25) from screw (Figure 4, Item 26) on positive battery terminal clamp (Figure 4,
Item 27).
