TM 5-3805-294-23-4
0517
INSTALLATION - Continued
NOTE
Install tie wraps as required.
1.
Install main controller (Figure 3, Item 5) to bracket (Figure 3, Item 3) with four washers (Figure 3, Item 12),
lockwashers (Figure 3, Item 11), and bolts (Figure 3, Item 10).
3
5
12
11
10
6
7
8
9
HYEX00324

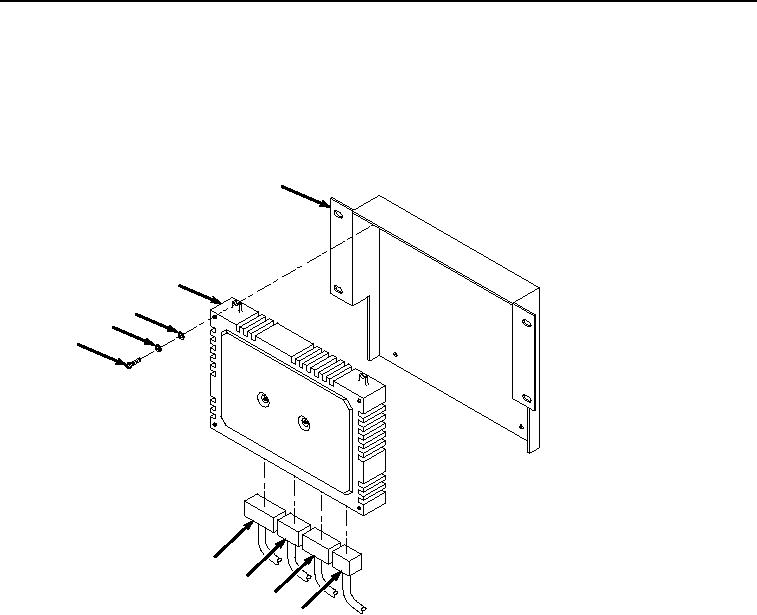

Figure 3. Main Controller Installation To Bracket.
2.
Connect cab wiring harness W1 connector X31 (Figure 3, Item 9) to main controller (Figure 3, Item 5).
3.
Connect cab wiring harness W1 connector X30 (Figure 3, Item 8) to main controller (Figure 3, Item 5).
4.
Connect cab wiring harness W1 connector X29 (Figure 3, Item 7) to main controller (Figure 3, Item 5).
5.
Connect cab wiring harness W1 connector X28 (Figure 3, Item 6) to main controller (Figure 3, Item 5).
6.
Install bracket (Figure 4, Item 3) along with main controller (Figure 4, Item 5) to frame (Figure 4, Item 4) with
four washers (Figure 4, Item 2) and bolts (Figure 4, Item 1).
0517-4
