TM 5-3805-294-23-4
0539
REMOVAL
10.
Remove bolt (Figure 5, Item 24) and washer (Figure 5, Item 25) from hose (Figure 5, Item 23) and evaporator
(Figure 5, Item 26).
11.
Remove hose (Figure 6, Item 23) and O-ring (Figure 6, Item 27) from evaporator (Figure 6, Item 26).
28
26
27
3
23
17
HYEX00516

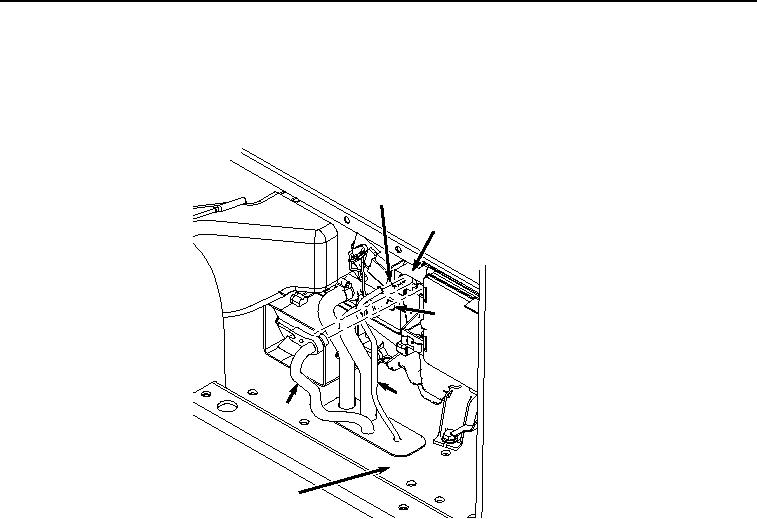

Figure 6.
Hose Removal.
12.
Remove O-ring (Figure 6, Item 27) from hose (Figure 6, Item 23). Discard O-ring.
13.
Remove hose (Figure 6, Item 3) and O-ring (Figure 6, Item 28) from evaporator (Figure 6, Item 26).
14.
Remove O-ring (Figure 6, Item 28) from hose (Figure 6, Item 3). Discard O-ring.
15.
Pull hose (Figure 6, Item 3) through floor (Figure 6, Item 17) and remove from machine.
END OF TASK
INSTALLATION
NOTE
Route hose as noted during removal.
Install tie wraps as noted during removal.
1.
Route hose (Figure 7, Item 3) up through floor (Figure 7, Item 17).
