TM 5-3805-294-23-4
0565
REMOVAL - Continued
8
9
10
5
7
6
2
1
3
HYEX01382
4

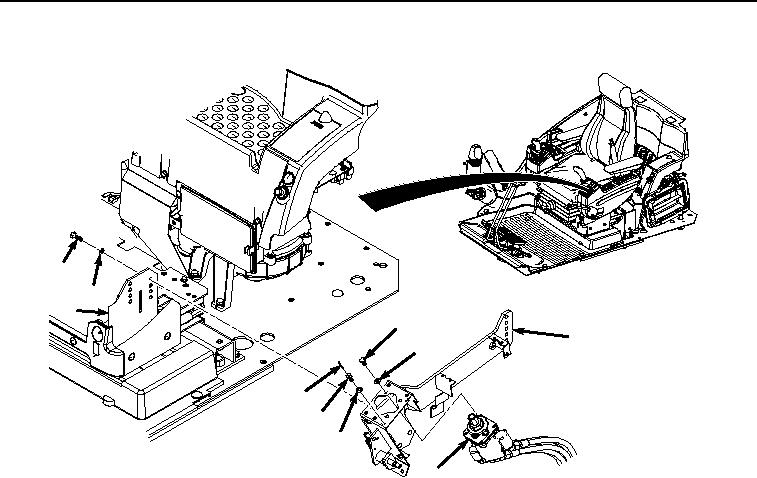

Figure 1. Left-Hand Console Removal.
2.
Remove three bolts (Figure 1, Item 5), washers (Figure 1, Item 6), and pilot control valve (Figure 1, Item 4)
from console (Figure 1, Item 7).
3.
Move pilot control valve (Figure 1, Item 4) to clear console (Figure 1, Item 7).
4.
Remove three bolts (Figure 1, Item 8), washers (Figure 1, Item 9), and console (Figure 1, Item 7) from seat
stand (Figure 1, Item 10).
END OF TASK
DISASSEMBLY
1.
Remove spring (Figure 2, Item 11) from console (Figure 2, Item 7) and bracket (Figure 2, Item 12).
