REMOVAL - Continued
4
5
8
9
6
10
7
HYEX00463

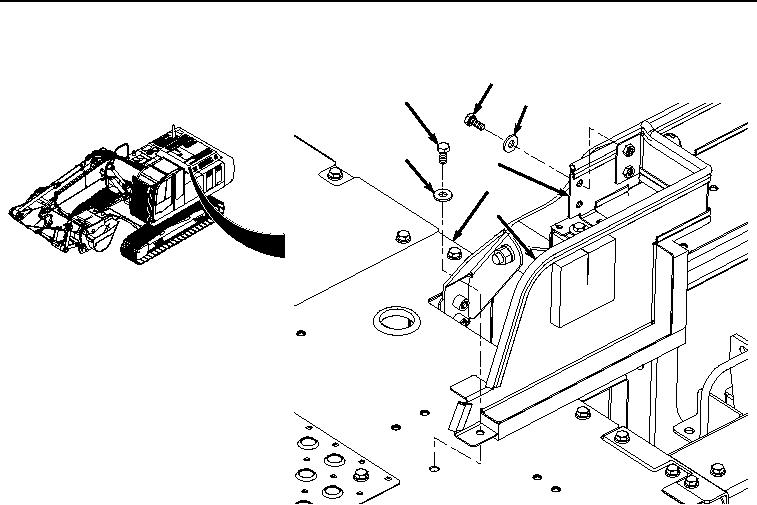

Figure 3.
Forward Radiator Top Cover Removal.
NOTE
The forward radiator top cover (Figure 3, Item 7) is not fully removed from the machine. The
bolts (Figure 3, Item 4) and (Figure 3, Item 8) are removed to allow the cover (Figure 3, Item
10) to slide out under the radiator top cover (Figure 3, Item 10).
6.
Remove bolt (Figure 3, Item 8) and washer (Figure 3, Item 9) from forward radiator top cover (Figure 3, Item
7) and cover (Figure 3, Item 10).
7.
Remove four bolts (Figure 4, Item 11) and washers (Figure 4, Item 12) from bracket (Figure 4, Item 13) and
tank (Figure 4, Item 14).
