TM 5-3805-294-23-4
0626
ARM LINKS AND PINS REMOVAL - Continued
4
2
3
7
1
5
6
HYEX01116

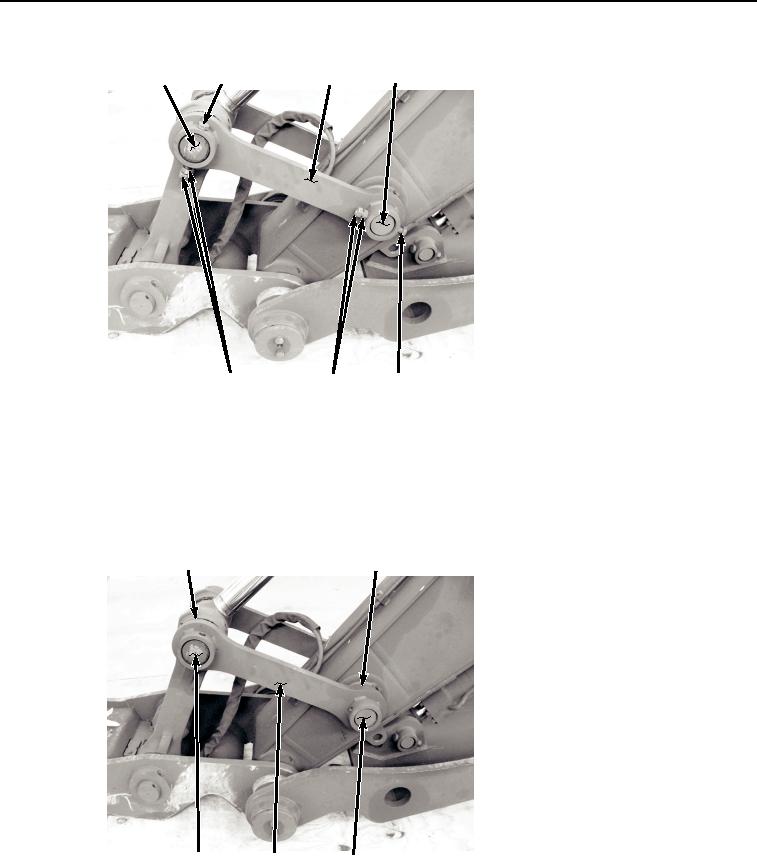

Figure 1. Arm Link and Bolt Removal.
2.
Remove bolt (Figure 1, Item 2) from arm link (Figure 1, Item 3) and pin (Figure 1, Item 4).
3.
Remove two nuts (Figure 1, Item 5) from bolt (Figure 1, Item 6).
4.
Remove bolt (Figure 1, Item 6) from arm link (Figure 1, Item 3) and pin (Figure 1, Item 7).
5.
Remove arm link (Figure 2, Item 3) from pin (Figure 2, Item 4) and pin (Figure 2, Item 7).
8
9
4
3
7
HYEX01117
Figure 2.
Arm Link Removal.
6.
Remove shim (Figure 2, Item 8) from pin (Figure 2, Item 4).
7.
Remove shim (Figure 2, Item 9) from pin (Figure 2, Item 7).
8.
Attach suitable lifting device (Figure 3, Item 10) to bucket cylinder (Figure 3, Item 11).
