TM 5-3805-294-23-4
0629
INSTALLATION - Continued
25
80
84
27
14
HYEX02288

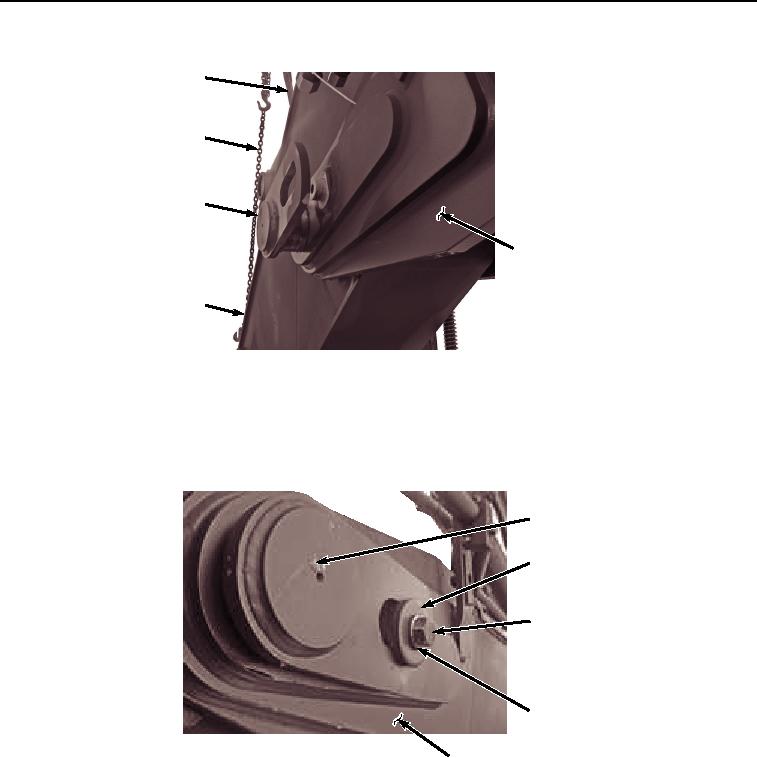

Figure 30.
Arm Pin Installation.
6.
Install arm pin (Figure 30, Item 84) to boom (Figure 30, Item 27) and arm (Figure 30, Item 14).
7.
Install arm pin (Figure 31, Item 84) to boom (Figure 31, Item 27) with washer (Figure 31, Item 83), washer
(Figure 31, Item 82), and bolt (Figure 31, Item 81).
84
83
81
82
27
HYEX02287
Figure 31.
Arm Pin Bolt Installation.
8.
Remove suitable lifting devices (Figure 32, Items 25 and 80) from arm (Figure 32, Item 14).
