TM 5-3805-294-23-4
0636
INSTALLATION - Continued
1.
Lightly lubricate O-ring (Figure 3, Item 16) and O-ring (Figure 3, Item 15) with clean oil.
17
16
14
12
13
15
8
9
11
10
HYEX01077

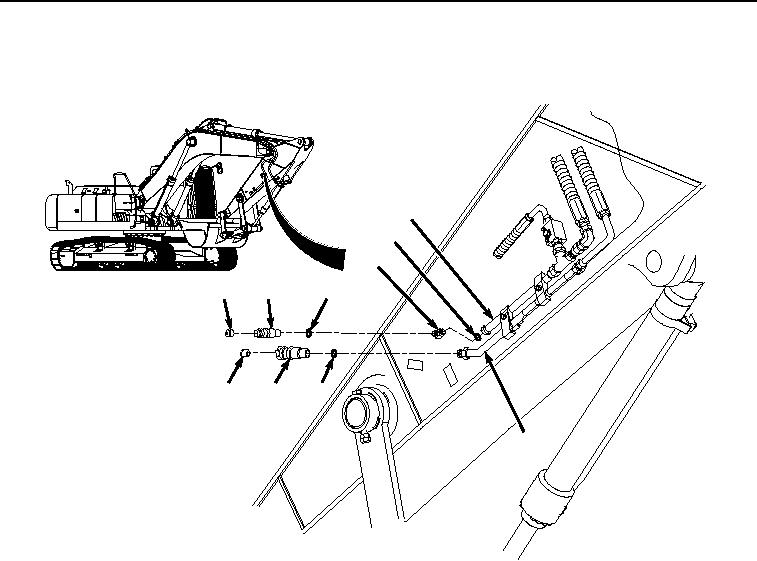

Figure 3. Right Side Hydraulic Quick Disconnect Installation.
2.
Install O-ring (Figure 3, Item 16) and O-ring (Figure 3, Item 15) to fitting (Figure 3, Item 14).
3.
Install fitting (Figure 3, Item 14), O-ring (Figure 3, Item 16), and O-ring (Figure 3, Item 15) to hydraulic line
(Figure 3, Item 17).
4.
Install hydraulic quick disconnect (Figure 3, Item 13) to fitting (Figure 3, Item 14).
5.
Install hydraulic quick disconnect plug (Figure 3, Item 12) to hydraulic quick disconnect (Figure 3, Item 13).
6.
Lightly lubricate O-ring (Figure 3, Item 11) with clean oil.
7.
Install O-ring (Figure 3, Item 11) to hydraulic line (Figure 3, Item 10).
8.
Install hydraulic quick disconnect (Figure 3, Item 9) to hydraulic line (Figure 3, Item 10).
9.
Install hydraulic quick disconnect plug (Figure 3, Item 8) to hydraulic quick disconnect (Figure 3, Item 9).
10.
Lightly lubricate O-ring (Figure 4, Item 6) and O-ring (Figure 4, Item 5) with clean oil.
0636-4
