TM 5-3805-294-23-4
0637
LOWER LINE REMOVAL - Continued
7
9
8 10
2
11
18
2
12
2
13
14
15
16
2
17
4
5
6
2
3
1
HYEX01747

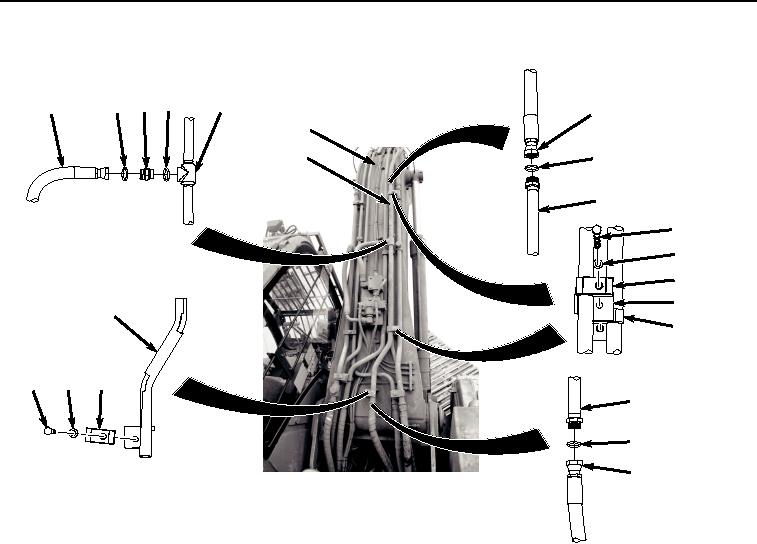

Figure 1. Lower Line Removal.
2.
Remove O-ring (Figure 1, Item 3) from line (Figure 1, Item 2). Discard O-ring.
3.
Remove bolt (Figure 1, Item 4), washer (Figure 1, Item 5), and clamp (Figure 1, Item 6) from line (Figure 1,
Item 2).
4.
Remove hose (Figure 1, Item 7) from fitting (Figure 1, Item 8).
5.
Remove fitting (Figure 1, Item 8), O-ring (Figure 1, Item 9), and O-ring (Figure 1, Item 10) from line (Figure 1,
Item 2).
6.
Remove O-ring (9) and O-ring (Figure 1, Item 10) from fitting (Figure 1, Item 8). Discard O-rings.
7.
Remove hose (Figure 1, Item 11) from line (Figure 1, Item 2).
8.
Remove O-ring (Figure 1, Item 12) from line (Figure 1, Item 2). Discard O-ring.
9.
Remove two bolts (Figure 1, Item 13), washers (Figure 1, Item 14), clamps (Figure 1, Item 15), flanges (Figure
1, Item 16), and clamps (Figure 1, Item 17) from line (Figure 1, Item 2).
10.
Remove line (Figure 1, Item 2) from boom (Figure 1, Item 18).
END OF TASK
