Maintenance Manual For Hydraulic Excavator Type 1 With Hydraulic Thumb And Quick Latch -4 Page Navigation
  1087    1088    1089    1090    1091  1092  1093    1094    1095    1096    1097
.
TM 5-3805-294-23-4
0641
REMOVAL - Continued
10, 11, 12, 13
6
14
HYEX02640

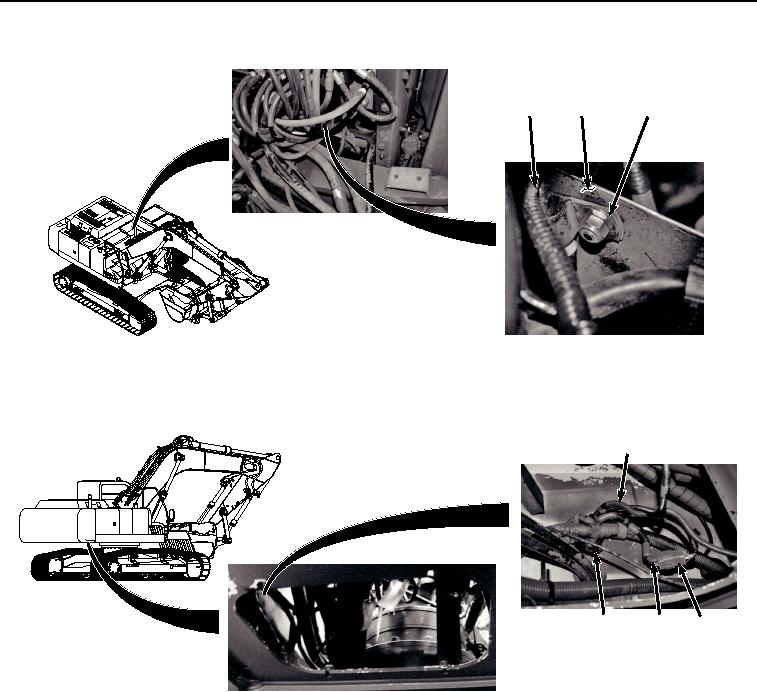

Figure 3. Wiring Harness From Panel Removal.
5.
Pass wiring harness (Figure 4, Item 6) through access in frame (Figure 4, Item 15).
6
15
17
16
HYEX02641
Figure 4. Wiring Harness From Main Harness Removal.
6.
Disconnect wiring harness connector X46 (Figure 4, Item 16) from main wiring harness connector X46 (Figure
4, Item 17).
7.
Remove wiring harness (Figure 4, Item 6) from machine.
END OF TASK
INSTALLATION
NOTE
Install tie wraps as noted during removal.
1.
Position wiring harness (Figure 5, Item 6) to machine.
0641-3
